Bản Vẽ Thang Máy Gia Đình: Hướng Dẫn Chi Tiết Và Quy Trình Thiết Kế

Thang máy gia đình đang ngày càng trở thành lựa chọn phổ biến tại Việt Nam, đặc biệt trong các ngôi nhà phố hoặc biệt thự có nhiều tầng. Bản vẽ thang máy gia đình là một phần quan trọng trong quá trình thiết kế và lắp đặt, đảm bảo tính an toàn, thẩm mỹ và hiệu quả sử dụng.

Trong bài viết này, chúng ta sẽ khám phá chi tiết về bản vẽ thang máy gia đình, từ khái niệm cơ bản, các thành phần chính, vai trò và quy trình thiết kế bản vẽ. Hãy cùng khám phá để đảm bảo thang máy nhà bạn trở thành điểm nhấn hoàn hảo trong không gian sống!

Bản Vẽ Thang Máy Gia Đình Là Gì?

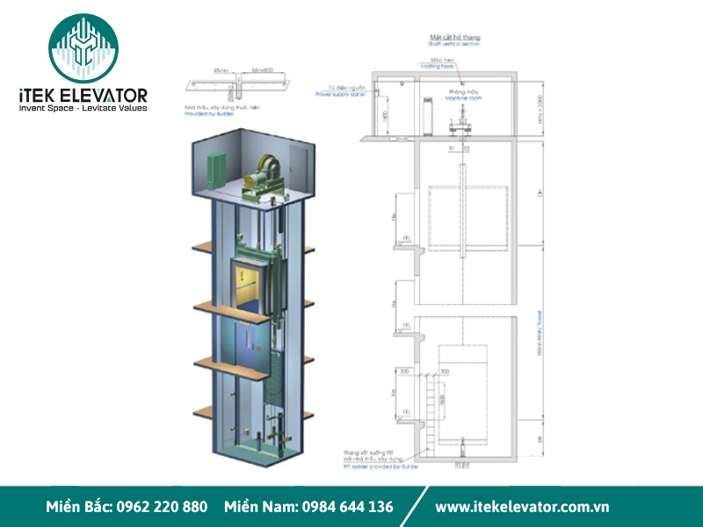

Bản vẽ thang máy gia đình là tài liệu kỹ thuật thể hiện chi tiết cấu trúc, kích thước và cách bố trí của thang máy trong không gian nhà ở. Đây là bản thiết kế bao gồm các thông số như giếng thang, hố pit, cabin thang máy, và cửa thang máy, giúp kiến trúc sư và kỹ sư hình dung cách lắp đặt thang máy phù hợp với cấu trúc ngôi nhà.

Tại Sao Bản Vẽ Thang Máy Gia Đình Quan Trọng?

Bản vẽ thang máy gia đình không chỉ là tài liệu kỹ thuật mà còn là yếu tố quyết định sự thành công của dự án. Lợi ích cụ thể bao gồm:

  • Hình dung không gian: Giúp chủ nhà và kiến trúc sư thấy trước cách thang máy gia đình tích hợp vào nhà phố hay biệt thự, đảm bảo không phá vỡ kết cấu tổng thể.

  • Phối hợp hiệu quả: Là cầu nối giữa chủ nhà, kiến trúc sư, và nhà sản xuất thang máy, đảm bảo mọi yêu cầu được đáp ứng.

  • Đảm bảo an toàn: Các thông số kỹ thuật chính xác giúp thang máy gia đình hoạt động ổn định, giảm thiểu rủi ro như kẹt thang hay sự cố kỹ thuật trong quá trình sử dụng.

  • Tối ưu không gian: Bản vẽ giúp tính toán kích thước giếng thang, cabin, và hố pit phù hợp với nhà phố hoặc biệt thự, tránh lãng phí diện tích.

  • Tiết kiệm chi phí: Tránh sai sót trong thi công, giảm chi phí sửa chữa hoặc điều chỉnh.

  • Tăng tính thẩm mỹ: Thang máy được tích hợp hài hòa với thiết kế tổng thể, đặc biệt với thang máy kính hoặc thang máy mini.

Các Thành Phần Chính Trong Bản Vẽ Thang Máy Gia Đình

Một bản vẽ thiết kế thang máy gia đình chất lượng phải thể hiện rõ các thành phần cốt lõi, giúp quá trình thiết kế và thi công diễn ra suôn sẻ. Dưới đây là các thành phần chính và vai trò của chúng:

  • Giếng thang: Đây là không gian hình trụ hoặc hình chữ nhật chứa toàn bộ hệ thống thang máy. Giếng thang phải đủ rộng để chứa cabin và các thiết bị liên quan, đồng thời đảm bảo cách âm và chống thấm.

  • Hố pit thang máy: Là phần không gian dưới cùng của giếng thang, nơi chứa các bộ phận như hệ thống giảm chấn và cáp tải. Hố pit cần được thiết kế chống thấm và thường sâu từ 500 – 1500mm để đảm bảo an toàn.

  • Cabin thang máy: Là buồng chở người, được thiết kế với kích thước và vật liệu phù hợp như thép không gỉ, kính cường lực. Cabin cần đảm bảo thẩm mỹ và tiện nghi.

  • Cửa thang máy: Bao gồm cửa tầng lắp tại mỗi tầng và cửa cabin. Cửa phải được thiết kế đồng bộ, đảm bảo an toàn và dễ sử dụng. Bản vẽ sẽ chỉ rõ chiều rộng, hướng mở và là kiểu cửa lùa tự động hay cửa mở tay.

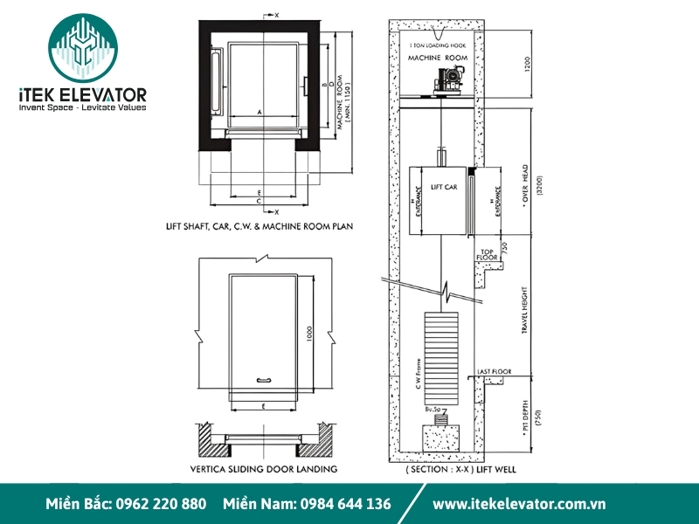

  • Phòng máy thang máy: Đối với thang máy có phòng máy, đây là nơi đặt động cơ và tủ điều khiển. Với thang máy không phòng máy, các thiết bị này được tích hợp trong giếng thang, tiết kiệm không gian.

Để thực hiện, bạn cần phối hợp với nhà sản xuất thang máy để xác định kích thước và vật liệu phù hợp, đồng thời đảm bảo bản vẽ thể hiện đầy đủ các chi tiết trên.

Các Loại Bản Vẽ Thang Máy Gia Đình

Quá trình thiết kế thang máy gia đình và lắp đặt thường sử dụng nhiều loại bản vẽ khác nhau, mỗi loại có chức năng riêng:

  • Bản vẽ thiết kế sơ bộ được dùng để lên ý tưởng bố trí vị trí thang máy trong tổng thể kiến trúc nhà.

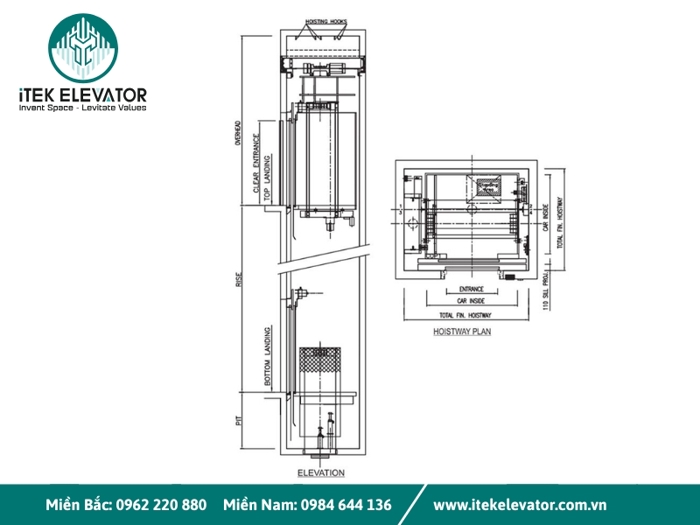

  • Bản vẽ kết cấu hố pít thang máy sẽ thể hiện chi tiết độ sâu, lớp bê tông, lưới thép gia cố, hệ thống thoát nước, vật liệu chống thấm và hệ thống giảm chấn của hố pit thang máy.

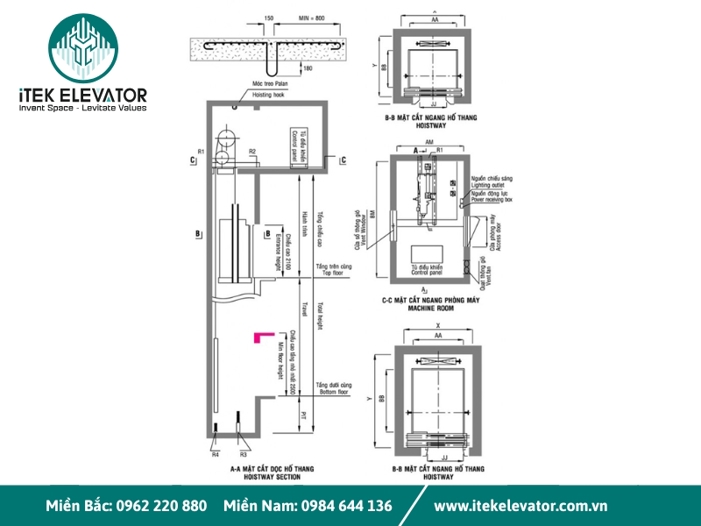

  • Bản vẽ giếng thang sẽ mô phỏng toàn bộ chiều cao công trình và điểm dừng từng tầng từ tầng 1 đến tầng cao nhất.

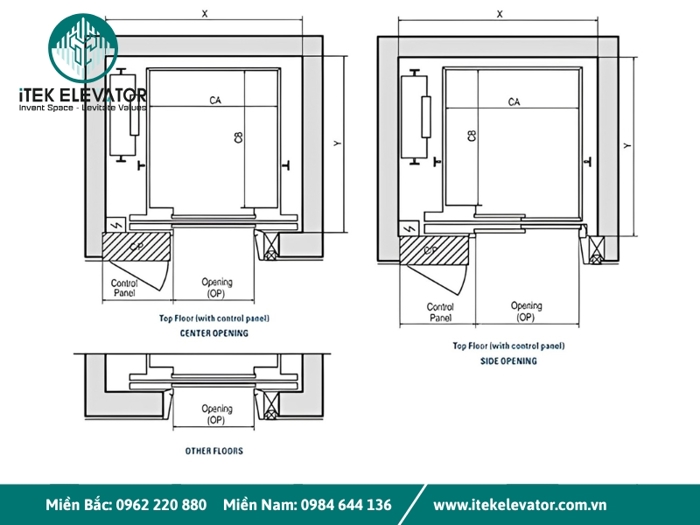

  • Bản vẽ cửa thang máy được dùng để xác định chính xác vị trí, chiều rộng và kiểu mở cửa của thang máy.

  • Bản vẽ bảng điều khiển thể hiện vị trí và thiết kế của bảng điều khiển như màn hình, nút bấm, hệ thống cảnh báo giúp người dùng dễ dàng thao tác.

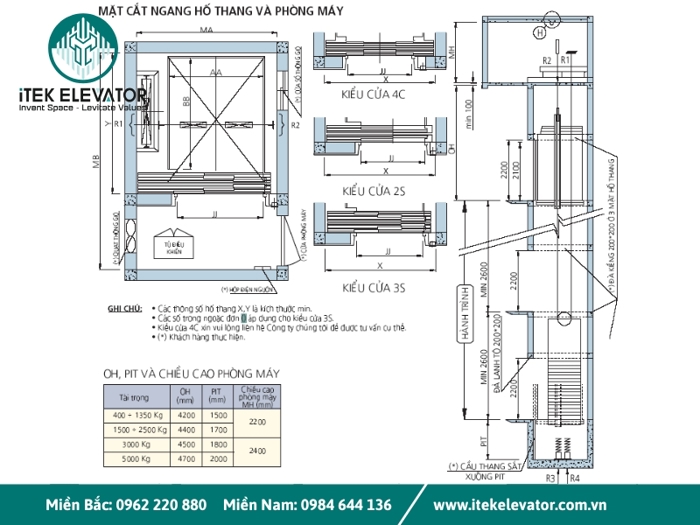

  • Bản vẽ CAD thang máy là bản vẽ kỹ thuật sử dụng phần mềm CAD để đảm bảo độ chính xác cao. Bản vẽ CAD cung cấp thông số kỹ thuật chi tiết, hỗ trợ kiến trúc sư và kỹ sư trong giai đoạn thiết kế.

  • Bản vẽ thi công là bản cuối cùng được gửi đến đơn vị thi công để triển khai lắp đặt, nhằm mục đích hướng dẫn từng bước lắp đặt, từ hố pit đến cabin.

  • Bản vẽ hoàn công sẽ ghi nhận lại hiện trạng sau khi hoàn thành lắp đặt và được dùng cho nghiệm thu và kiểm tra bảo trì sau này.

Việc phối hợp sử dụng đầy đủ các bản vẽ giúp đảm bảo tiến độ, độ chính xác và dễ dàng bảo hành, sửa chữa trong tương lai.

Vai Trò Của Bản Vẽ Thang Máy Gia Đình Trong Lắp Đặt

Bản vẽ thiết kế đóng vai trò cốt lõi trước và trong khi triển khai lắp đặt thang máy gia đình. Bản vẽ kỹ thuật thang máy đóng vai trò chỉ dẫn để đảm bảo mọi bước được thực hiện chính xác. Cụ thể là:

  • Trước khi xây dựng: Dựa trên bản vẽ kết cấu hố pit và bản vẽ giếng thang, kỹ sư và đội ngũ thi công sẽ đào hố pit, gia cố chống thấm và xây dựng giếng thang theo kích thước tiêu chuẩn.

  • Trong quá trình thi công: Đội cơ khí và điện lắp đặt hệ thống ray dẫn hướng, động cơ, dây cáp, cửa tầng dựa trên thông số bản vẽ.

  • Lắp đặt cabin và cửa thang máy: Sử dụng bản vẽ cabin và bản vẽ cửa thang máy để lắp đặt đúng vị trí, đảm bảo tính thẩm mỹ và an toàn.

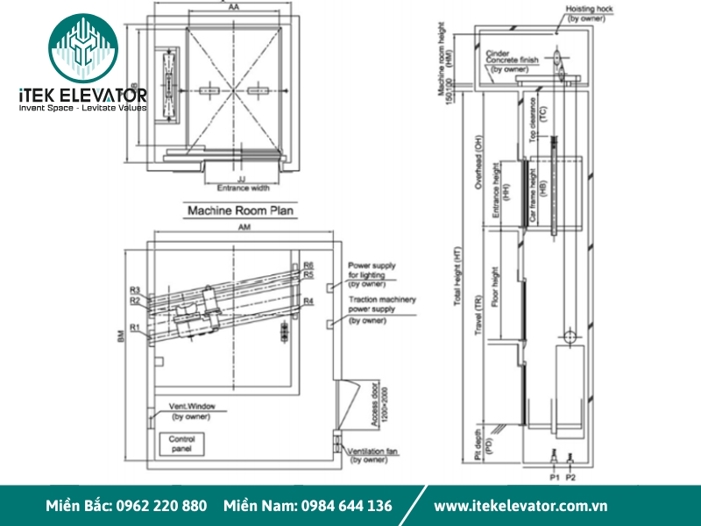

  • Cài đặt hệ thống điều khiển: Dựa trên bản vẽ phòng máy hoặc khu vực máy không phòng máy, kỹ sư lắp đặt động cơ và tủ điều khiển.

  • Hoàn thiện: Sử dụng bản vẽ thi công và bản vẽ hoàn công để kiểm tra, đảm bảo mọi chi tiết đúng với thiết kế ban đầu.

Mỗi bước đều cần sự phối hợp chặt chẽ giữa các bộ phận – từ nhà cung cấp thang máy, kỹ sư điện – nước, đến đội lắp đặt. Việc sai lệch một vài cm so với bản vẽ có thể dẫn đến hàng loạt sự cố: không lắp được cabin, cửa không khớp, hệ thống điện không đồng bộ…

Quy Trình Thiết Kế Bản Vẽ Thang Máy Gia Đình

Một quy trình thiết kế bài bản sẽ đảm bảo thang máy vận hành hiệu quả, tuân thủ các tiêu chuẩn kỹ thuật. Để tạo ra một bản vẽ thang máy gia đình chuẩn xác, cần thực hiện các bước sau:

Bước 1: Khảo sát hiện trường để chuẩn bị thiết kế

Đây là bước quan trọng để thu thập thông tin về không gian dự kiến lắp đặt thang máy. Bạn cần đo đạc chính xác kích thước khu vực dành cho giếng thang, bao gồm chiều rộng, chiều sâu và chiều cao.

Đồng thời, xác định số tầng của ngôi nhà và chiều cao mỗi tầng để đảm bảo thang máy được thiết kế phù hợp với cấu trúc tổng thể. Ngoài ra, đánh giá khả năng chịu tải của công trình là yếu tố không thể bỏ qua.

Bước 2: Lựa chọn loại thang máy

Hiện nay, các loại thang máy gia đình phổ biến bao gồm thang máy cáp kéo, thang máy thủy lực, và thang máy trục vít. Mỗi loại đều có ưu điểm và nhược điểm riêng. Do đó để đưa ra quyết định tối ưu và phù hợp, bạn nên tham khảo ý kiến từ nhà cung cấp thang máy và đơn vị xây dựng uy tín.

Bước 3: Thiết kế bản vẽ sơ bộ

Đây là bước chuyển đổi ý tưởng thành hình ảnh cụ thể bằng bản vẽ 2D hoặc 3D. Bản vẽ thiết kế thang máy gia đình cần thể hiện rõ các thông số kỹ thuật quan trọng, bao gồm kích thước giếng thang, cabin thang máy, cửa thang máy và hệ thống truyền động. Bản vẽ này giúp gia chủ và kiến trúc sư hình dung cách thang máy tích hợp vào không gian nhà ở.

Bước 4: Phê duyệt và điều chỉnh

Đây là giai đoạn xem xét thiết kế, đảm bảo đáp ứng nhu cầu về thẩm mỹ, chức năng và phù hợp với không gian nhà ở. Nếu có thay đổi, chẳng hạn như điều chỉnh kích thước cabin hoặc thay đổi vật liệu cửa thang máy, bản vẽ sẽ được cập nhật lại để phản ánh các yêu cầu này.

Bước 5: Hoàn thiện bản vẽ kỹ thuật

Bản vẽ kỹ thuật thang máy phải tuân thủ nghiêm ngặt các quy định pháp lý, tiêu chuẩn kỹ thuật và tiêu chuẩn an toàn tại Việt Nam. Khi hoàn thiện, bản vẽ kỹ thuật thang máy sẽ là tài liệu hướng dẫn chính cho đội thi công, giúp quá trình lắp đặt diễn ra chính xác, an toàn và hiệu quả.

Bản vẽ thang máy gia đình là bước quan trọng để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và hiệu quả. Một bản vẽ chi tiết không chỉ giúp tối ưu hóa không gian mà còn đảm bảo an toàn và thẩm mỹ cho ngôi nhà. Khi thiết kế bản vẽ, hãy chú ý đến kích thước hố thang, tải trọng, vị trí lắp đặt, và các tiêu chuẩn an toàn. Đồng thời, hợp tác với nhà cung cấp uy tín để có được giải pháp phù hợp nhất.

Thang máy không chỉ là một tiện ích mà còn là một khoản đầu tư lâu dài cho ngôi nhà của bạn. Nếu bạn đang tìm kiếm một giải pháp thang máy gia đình tối ưu, hãy liên hệ ngay với iTEK ELEVATOR để được tư vấn và cung cấp mẫu bản vẽ thang máy gia đình chi tiết!
