Kích thước hố thang máy tiêu chuẩn theo tải trọng

Lựa chọn kích thước hố thang máy như thế nào cho phù hợp với từng loại nhà phố, biệt thự hay công trình cải tạo lại không phải là việc đơn giản. Bài viết dưới đây, với sự đồng hành của thương hiệu thang máy uy tín iTEK, sẽ cung cấp cho bạn những thông tin cần thiết về tiêu chuẩn kích thước, cách tính toán hợp lý và những lưu ý quan trọng khi xây dựng hố thang máy, giúp bạn có nền tảng vững chắc trước khi bắt tay vào thực hiện dự án.

Hố thang máy là gì?

Hố thang máy (hố pit) là phần không gian dưới cùng của giếng thang, chứa các bộ phận như giảm chấn, bệ cabin, hoặc thiết bị kỹ thuật. Với thang máy gia đình tại Việt Nam, hố pit thường sâu 600-1500mm, tùy tải trọng và loại thang. Hố cần chống thấm, chịu lực tốt để đảm bảo an toàn và vận hành mượt mà.

Kích thước hố thang máy tiêu chuẩn theo tải trọng

Khi thiết kế và xây dựng thang máy, đặc biệt là thang máy gia đình tại Việt Nam, việc xác định kích thước hố thang máy phù hợp với tải trọng là yếu tố quan trọng để đảm bảo an toàn, tiện nghi và hiệu quả sử dụng. Kích thước hố thang máy phụ thuộc vào tải trọng, loại thang (thang máy thủy lực, thang máy cáp kéo, hoặc thang máy trục vít), và nhu cầu sử dụng cụ thể của gia đình hoặc công trình. Dưới đây là thông tin chi tiết về kích thước hố thang máy tiêu chuẩn theo các mức tải trọng phổ biến, giúp gia chủ, nhà thầu, kiến trúc sư và doanh nghiệp cung cấp thang máy đưa ra quyết định phù hợp khi thiết kế và lắp đặt.

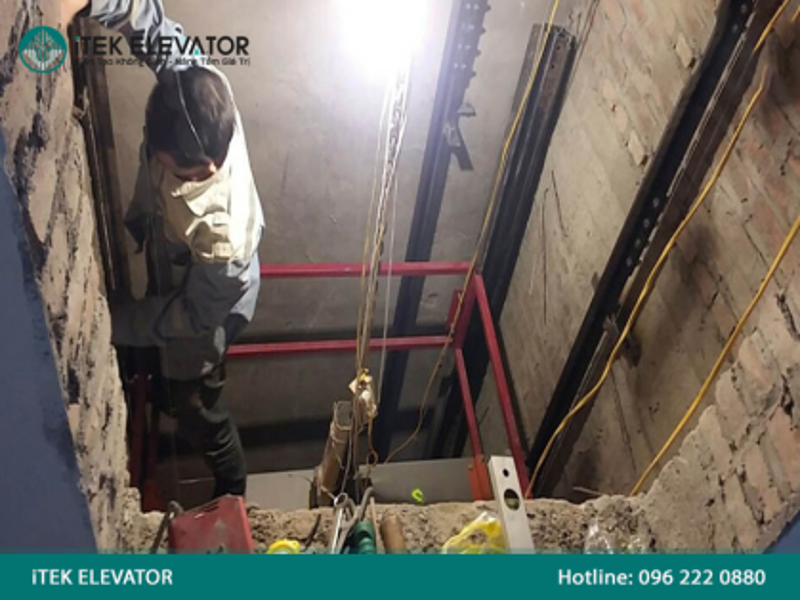

kích thước hố thang

Kích thước hố thang máy 300kg

Thang máy tải trọng 300kg thường phù hợp cho nhà phố hoặc biệt thự có từ 2-4 người sử dụng thường xuyên. Kích thước hố thang tiêu chuẩn cho loại này thường dao động trong khoảng rộng 1500mm x sâu 1500mm, với chiều cao OH (overhead) khoảng 3500mm và độ sâu hố pit khoảng 600-800mm. Kích thước cabin tương ứng khoảng 1100mm x 900mm, đủ để chứa 3-4 người. Gia chủ cần lưu ý bố trí không gian hợp lý để đảm bảo thông thoáng và thuận tiện cho việc lắp đặt hệ thống điện và ray dẫn hướng.

Kích thước hố thang máy 350kg

Với tải trọng 350kg, thang máy này phù hợp cho các công trình nhà ở có diện tích trung bình, đáp ứng nhu cầu di chuyển của 4-5 người. Kích thước hố thang tiêu chuẩn thường là rộng 1600mm x sâu 1600mm, chiều cao OH khoảng 3600mm và độ sâu hố pit từ 800-1000mm. Kích thước cabin thường vào khoảng 1200mm x 1000mm. Để tối ưu hóa không gian, nhà thầu nên tính toán kỹ lưỡng vị trí đặt hố thang, đặc biệt trong các công trình cải tạo, để tránh ảnh hưởng đến kết cấu công trình.

Kích thước hố thang máy 400kg

Thang máy 400kg là lựa chọn phổ biến cho nhà phố hoặc biệt thự có không gian rộng hơn, phục vụ 5-6 người. Kích thước hố thang tiêu chuẩn yêu cầu rộng 1700mm x sâu 1700mm, với chiều cao OH khoảng 3700mm và độ sâu hố pit từ 1000-1200mm. Cabin thường có kích thước khoảng 1300mm x 1100mm, mang lại sự thoải mái khi sử dụng. Khi xây dựng, cần đảm bảo độ chính xác của hố thang để hỗ trợ quá trình lắp đặt hệ thống cáp kéo hoặc thủy lực một cách an toàn.

Kích thước hố thang máy 450kg

Thang máy tải trọng 450kg thường được sử dụng trong các công trình nhà ở cao cấp hoặc biệt thự lớn, với sức chứa khoảng 6-7 người. Kích thước hố thang tiêu chuẩn là rộng 1800mm x sâu 1800mm, chiều cao OH khoảng 3800mm, và độ sâu hố pit từ 1200-1400mm. Cabin có kích thước khoảng 1400mm x 1200mm, phù hợp cho gia đình đông người hoặc cần vận chuyển thêm đồ đạc nhỏ. Nhà thầu cần chú ý đến việc gia cố nền móng và chống thấm cho hố thang để đảm bảo độ bền lâu dài.

Kích thước hố thang máy 500kg

Thang máy 500kg đáp ứng nhu cầu sử dụng cho các công trình nhà ở hoặc văn phòng nhỏ, với sức chứa khoảng 7-8 người. Kích thước hố thang tiêu chuẩn yêu cầu rộng 1900mm x sâu 1900mm, chiều cao OH khoảng 3900mm, và độ sâu hố pit từ 1400-1600mm. Kích thước cabin thường là 1500mm x 1300mm, mang lại không gian rộng rãi hơn. Do tải trọng lớn hơn, việc thiết kế hố thang cần được tính toán kỹ lưỡng bởi kỹ sư xây dựng để đảm bảo an toàn và ổn định cho công trình.

Kích thước hố thang máy 550kg

Với tải trọng 550kg, thang máy này phù hợp cho các công trình có nhu cầu di chuyển cao, như nhà phố kết hợp kinh doanh hoặc biệt thự lớn, phục vụ khoảng 8-9 người. Kích thước hố thang tiêu chuẩn là rộng 2000mm x sâu 2000mm, chiều cao OH khoảng 4000mm, và độ sâu hố pit từ 1500-1700mm. Cabin thường có kích thước 1600mm x 1400mm. Để đảm bảo hiệu suất, gia chủ nên tham khảo ý kiến từ các đơn vị cung cấp thang máy uy tín để lựa chọn loại thang phù hợp với không gian và ngân sách.

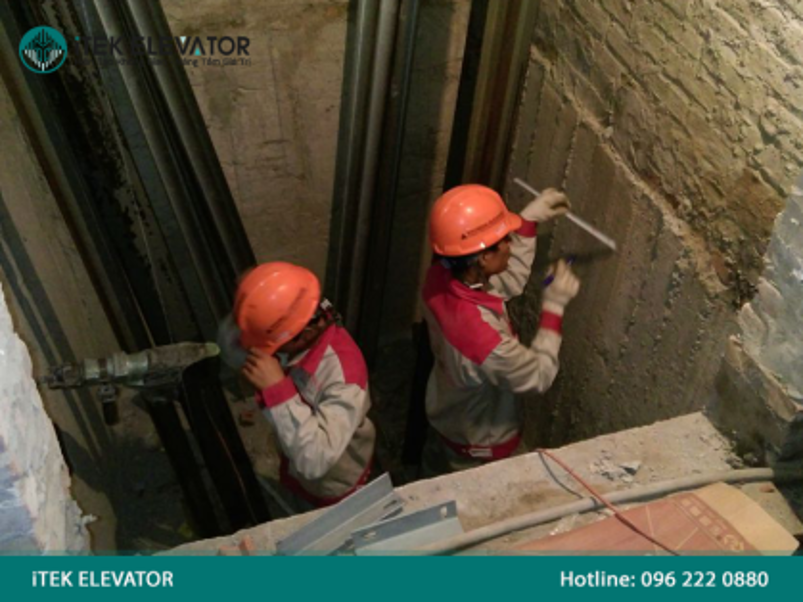

kích thước hố thang máy

Kích thước hố thang máy 630kg

Thang máy 630kg là lựa chọn lý tưởng cho các công trình lớn hơn, như tòa nhà thấp tầng hoặc biệt thự cao cấp, với sức chứa khoảng 9-10 người. Kích thước hố thang tiêu chuẩn yêu cầu rộng 2100mm x sâu 2100mm, chiều cao OH khoảng 4100mm, và độ sâu hố pit từ 1600-1800mm. Kích thước cabin thường là 1700mm x 1500mm, mang lại sự thoải mái và tiện nghi. Khi xây dựng, cần đảm bảo hệ thống thông gió và chống thấm hiệu quả để bảo vệ các thiết bị thang máy.

Kích thước hố thang máy 750kg

Thang máy tải trọng 750kg thường được sử dụng trong các công trình thương mại nhỏ hoặc biệt thự siêu cao cấp, phục vụ khoảng 10-12 người hoặc vận chuyển hàng hóa nhẹ. Kích thước hố thang tiêu chuẩn là rộng 2200mm x sâu 2200mm, chiều cao OH khoảng 4200mm, và độ sâu hố pit từ 1800-2000mm. Cabin có kích thước khoảng 1800mm x 1600mm, đáp ứng nhu cầu sử dụng đa dạng. Các kiến trúc sư và nhà thầu cần phối hợp chặt chẽ với đơn vị cung cấp thang máy để đảm bảo hố thang được xây dựng đúng tiêu chuẩn, tránh sai lệch gây tốn kém chi phí sửa chữa.

Lưu ý khi xây dựng hố thang máy

Khi thiết kế và xây dựng hố thang máy -  đặc biệt với thang máy gia đình như nhà phố, biệt thự hoặc công trình cải tạo - việc tuân thủ đúng tiêu chuẩn kích thước hố thang máy là yếu tố tiên quyết đảm bảo an toàn và hiệu quả vận hành lâu dài. Gia chủ và nhà thầu cần lưu ý một số điểm quan trọng sau:

1. Xác định chính xác kích thước hố thang máy:
Trước khi thi công, cần xác định rõ loại thang máy gia đình dự kiến lắp đặt (thang máy tải trọng nhỏ, thang máy thủy lực, hay thang máy không phòng máy). Mỗi loại sẽ có yêu cầu cụ thể về kích thước hố PIT, kích thước hố thang và chiều sâu hố thang máy. Thông thường, thang máy gia đình phổ biến có kích thước hố thang tối thiểu từ 1400mm x 1400mm trở lên.

2. Đảm bảo kết cấu chịu lực tốt:
Hố thang nên được xây bằng bê tông cốt thép, vách tường đủ dày (tối thiểu 100mm - 200mm), đảm bảo ổn định cho hệ thống ray dẫn hướng, khung cabin thang máy và đối trọng.

3. Thi công hố PIT chống thấm chuẩn:
Chiều sâu hố PIT (phần hố âm dưới đáy) thường từ 600mm đến 1500mm tùy theo thiết kế. Phải xử lý chống thấm hố thang máy ngay từ đầu, tránh nguy cơ nước ngấm gây hư hại thiết bị thang máy sau này.

4. Chừa khoảng hở kỹ thuật hợp lý:
Ngoài phần kích thước cabin, cần tính toán thêm khoảng hở cho máy kéo, cáp tải, khung kỹ thuật, đảm bảo hoạt động ổn định và thuận tiện cho công tác bảo trì.

5. Đảm bảo không gian trên đỉnh hố (Overhead):
Chiều cao phòng máy hoặc không gian phía trên cùng của hố thang (Overhead) phải đáp ứng yêu cầu lắp đặt các thiết bị an toàn như bộ giảm chấn, limit switch,... Thông thường Overhead cần từ 3500mm trở lên.

6. Tính toán đồng bộ hệ thống điện, thoát nước:
Trước khi hoàn thiện hố thang, cần bố trí sẵn nguồn điện 3 pha hoặc 1 pha (tùy loại thang) và hệ thống thoát nước đáy hố phòng sự cố tràn nước.

Việc tính toán và lựa chọn đúng kích thước hố thang máy không chỉ ảnh hưởng trực tiếp đến tính an toàn, hiệu suất vận hành mà còn quyết định sự hài hòa thẩm mỹ cho toàn bộ ngôi nhà. Đặc biệt với các công trình nhà phố, biệt thự hay nhà cải tạo, việc thiết kế hố thang máy ngay từ đầu một cách khoa học và chính xác sẽ giúp gia chủ tiết kiệm chi phí, tránh những chỉnh sửa phức tạp về sau.

Nếu bạn đang tìm kiếm giải pháp thang máy tối ưu cho gia đình, đừng ngần ngại tham khảo các dòng sản phẩm và dịch vụ lắp đặt từ iTEK là thương hiệu uy tín chuyên cung cấp thang máy gia đình, thang máy tải khách, thang máy biệt thự với thiết kế linh hoạt, tối ưu hóa theo diện tích và nhu cầu sử dụng thực tế tại Việt Nam. Đội ngũ kỹ sư của iTEK luôn sẵn sàng tư vấn miễn phí và đồng hành cùng bạn từ giai đoạn thiết kế hố thang cho đến lắp đặt, vận hành.

Hãy để iTEK giúp bạn hiện thực hóa không gian sống tiện nghi, an toàn và đẳng cấp hơn!
