Cabin thang máy là gì? Các mẫu cabin thang máy đang thịnh hành

Mặc dù cabin thang máy là bộ phận quen thuộc với nhiều người, cấu tạo chi tiết của nó lại thường bị bỏ qua. Thực tế, cabin là một hệ thống phức tạp, đóng vai trò quan trọng trong vận hành an toàn và hiệu quả của thang máy gia đình. Bài viết này sẽ giúp bạn hiểu rõ hơn về các bộ phận không thể thiếu cấu thành nên cabin thang máy, từ đó đưa ra quyết định đúng đắn khi lựa chọn và lắp đặt.

Cabin thang máy là gì?

Cabin thang máy là một phần quan trọng trong hệ thống thang máy, đóng vai trò là không gian di chuyển giữa các tầng trong tòa nhà. Cabin thang máy được thiết kế để đảm bảo an toàn, thoải mái cho người sử dụng và phù hợp với nhu cầu của từng loại công trình. Vai trò của cabin thang máy không chỉ là nơi chở người hoặc hàng hóa mà còn là yếu tố quyết định đến sự tiện nghi và thẩm mỹ của toàn bộ hệ thống thang máy.

Cấu tạo của cabin thang máy

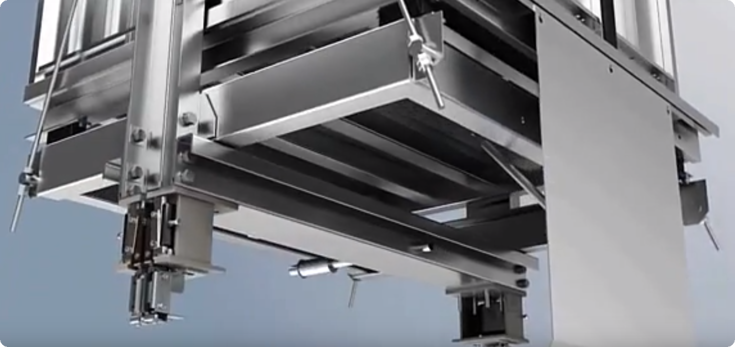

Khung chịu lực

Khung chịu lực cabin là kết cấu thép chịu lực chính, được thiết kế để đảm bảo độ cứng và khả năng chịu tải trọng tối đa. Từ đó bảo vệ an toàn cho người sử dụng và thiết bị bên trong cabin.

Khung chịu lực bao gồm nhiều chi tiết quan trọng như khung trên, khung dưới và khung đứng. Khung trên được thiết kế để chịu sức bền uốn với hai đầu liên kết ngầm, đảm bảo độ bền và ổn định khi hoạt động. Khung dưới được tính toán sức uốn để chịu va chạm với buffer, giúp bảo vệ cabin khi xảy ra sự cố. Khung đứng là chi tiết chịu sức bền kéo tại các mối ghép bulong, đảm bảo các bộ phận của cabin được kết nối chặt chẽ và an toàn.

Phần shoe dẫn hướng

Shoe dẫn hướng được thiết kế giống như một cái hàm hình chữ U, ôm sát vào mặt rây. Bộ phận này có chức năng quan trọng trong việc dẫn hướng cho cabin thang máy, giúp nó di chuyển chính xác theo hai đường rail theo phương thẳng đứng. Mỗi cabin thang máy được trang bị tổng cộng bốn shoe dẫn hướng, được lắp đặt tại bốn góc phía trên và phía dưới của khung chịu lực. Điều này đảm bảo sự ổn định và an toàn trong quá trình vận hành của cabin thang máy.

Thắng cơ

Thắng cơ có tác dụng giữ chặt cabin thang máy trên hai đường rail dẫn hướng khi bộ khống chế tốc độ (governor) kích hoạt. có nhiều loại thắng cơ khác nhau nhưng phổ biến nhất là thắng gấp và thắng êm. Các thương hiệu thang máy, đặc biệt là thang máy gia đình Mitsubishi, đều nghiên cứu và phát triển những ưu điểm riêng cho từng loại thắng cơ, dựa trên tính chất sản phẩm và đặc điểm thương hiệu của họ.

Dù thuộc thương hiệu nào, bộ phận thắng cơ trong cabin thang máy phải đáp ứng các yêu cầu sau:

• Trong quá trình thang máy hoạt động, bi và hàm thắng của thắng cơ phải tránh va chạm với ray dẫn hướng.

• Không được sử dụng các thiết bị điện, khí nén hay thủy lực để tác động lên thắng cơ.

• Lực tác động lên thắng cơ phải từ 150N trở xuống.

Cửa cabin

Cửa cabin thang máy có chức năng kết nối giữa cabin và sảnh chờ. hiện nay, có hai loại thang máy phổ biến cửa tự động và cửa mở tay. Dưới đây là điểm cơ bản của từng loại:

• Cửa cabin tự động: Loại cửa này được sử dụng rộng rãi nhờ tính linh hoạt và hiện đại. Cửa tự động lại chia làm hai loại cửa mở tâm và cửa mở về một phía.

• Cửa cabin mở tay Loại cửa này thường được sử dụng trong thang máy chạy trục vít, gồm 3 dạng chính cửa kéo từ trên xuống, cửa xếp và mở ra thông thường. Ưu điểm của cửa mở tay là thiết kế đẹp, nhưng khá bất tiện khi cầm bê đồ.

Tham khảo các mẫu cửa thang máy bền đẹp, sang trọng nhất hiện nay.

Tay vịn

Tay vịn trong cabin thang máy giúp người dùng giữ thăng bằng, đặc biệt hữu ích cho người khuyết tật để đảm bảo an toàn. Tay vịn thường được lắp đặt bên vách cabin, ở độ cao ngang tầm với của một người đứng. Chức năng của tay vịn là hỗ trợ người dùng đứng vững khi thang máy di chuyển.

Mặt sàn cabin

Sàn cabin thang máy là bộ phận chịu lực trực tiếp với tải trọng của thang máy. Thông thường, các thang máy vận chuyển khách từ loại I-IV sẽ được trang bị hai loại sàn cabin sàn cố định và sàn di động.

Sàn cố định: Sàn này được lắp đặt cố định và chắc chắn với khung dưới, bổ sung thêm lớp chân đế cho sàn di động.

Sàn di động:

• Đây là mặt sàn tiếp xúc với vật tải, có thể di chuyển lên xuống theo phương dọc của thang máy.

• Sàn di động nằm trên sàn cố định, giữa hai sàn được lót các cục cao su giảm chấn, gọi là cao su đệm sàn.

• Số lượng cao su đệm sàn sẽ khác nhau tùy thuộc vào tải trọng định mức của thang máy.

Chất liệu làm sàn cabin rất đa dạng, chẳng hạn như đá ceramic, bọc inox, đá granite, nhựa vinyl trải thảm, v.v. Lựa chọn chất liệu tùy thuộc vào nhu cầu, điều kiện kinh tế và mục đích sử dụng thang máy của khách hàng. Thông thường, các thang máy tải khách sẽ sử dụng các loại vật liệu cao cấp và đắt tiền để tăng độ an toàn khi sử dụng.

>> Xem thêm: Sàn thang máy là gì? Các loại sàn thang máy phổ biến

Trần giả

Trần giả được lắp trên trần cabin thang máy, có tác dụng che chắn các bộ phận lắp đặt trên nóc cabin như đèn và quạt thông gió. Nhiệm vụ chính của trần cabin là tăng thêm tính thẩm mỹ cho thang máy. Các dòng thang máy có phong cách sang trọng thường sử dụng trần cabin bằng kính.

Vách và nóc cabin

Vách và nóc cabin thang máy có tác dụng giới hạn không gian, đảm bảo an toàn cho cả người và đồ vật bên trong. Chất liệu làm vách cabin rất đa dạng, phổ biến nhất hiện nay là vách cabin inox sọc nhuyễn, tôn phủ sơn hoặc khung nhôm vách kính.

Cấu tạo của cabin bao gồm nhiều tấm nhỏ được ghép lại với nhau bằng nẹp góc và nẹp chữ T. Bên ngoài cabin được áp dụng nhiều công nghệ xử lý tiếng ồn, thường sử dụng chất liệu lin code hoặc tấm dán nhựa mềm.

Vách cabin được kết nối với nóc cabin thông qua bộ định vị đầu car. Nóc cabin không chỉ có nhiệm vụ che kín phần trên của thang máy, mà còn là nơi bố trí và lắp đặt các chi tiết như đèn, quạt, loa âm thanh, camera,…

Tham khảo bài viết về kích thước của buồng thang máy, sẽ giúp bạn có thêm thông tin khi lựa chọn cabin thang máy.

Bảng điều khiển

Bảng điều khiển thang máy được lắp đặt bên trong cabin, bao gồm các phím chọn tầng và các nút chức năng khác. Hiện nay, nhiều hãng thang máy thiết kế bảng điều khiển với nhiều chức năng ưu việt. Đặc biệt, các dòng thang máy kính gia đình thường có thiết kế sang trọng và đẹp mắt.

Để rõ hơn bảng điều khiển bạn nên tham khào bài viết nút bấm thang máy của iTEK.

Các mẫu cabin thang máy đang được ưa chuộng hiện nay

Cách cabin thang máy hoạt động

Cabin thang máy hoạt động dựa trên các nguyên lý cơ học và điện tử để đảm bảo quá trình di chuyển của nó diễn ra an toàn và mượt mà. Nguyên lý hoạt động của cabin thang máy thường phụ thuộc vào công nghệ thang máy được sử dụng, ví dụ như thang máy cáp kéo, thang máy thủy lực hay thang máy trục vít.

Đối với thang máy cáp kéo, khi cabin di chuyển động cơ điện sẽ truyền lực thông qua hệ thống puli, kéo dây cáp kết nối với cabin. Động cơ xoay chiều sẽ tạo ra chuyển động của các ròng rọc, giúp cabin di chuyển lên hoặc xuống theo yêu cầu. Cảm biến an toàn và hệ thống phanh khẩn cấp sẽ giám sát và ngăn chặn mọi sự cố trong quá trình vận hành. Khi cabin thang máy dừng tại tầng mong muốn, hệ thống cảm biến sẽ kích hoạt lệnh để cửa tầng và cửa cabin mở ra một cách tự động, giúp người dùng dễ dàng ra vào thang máy một cách an toàn.

Với thang máy trục vít, cơ chế hoạt động có chút khác biệt. Động cơ điện sẽ quay trục vít, từ đó bánh răng và dây curoa kết nối với cabin sẽ ăn khớp và điều chỉnh chuyển động lên hoặc xuống. Hệ thống này mang đến sự ổn định và bền bỉ, đặc biệt phù hợp cho các tòa nhà thấp tầng hoặc thang máy gia đình.

Các công nghệ hiện đại tích hợp trong cabin thang máy, như hệ thống điều khiển thông minh và cảm biến trọng tải, đảm bảo cabin luôn di chuyển đúng mức tải trọng, tránh được sự quá tải và sự cố không mong muốn. Hơn nữa, các hệ thống bộ điều tốc và phanh từ cũng được tích hợp để đảm bảo quá trình di chuyển của cabin diễn ra êm ái, không gây ra hiện tượng giật hay dừng đột ngột.

Kích thước chuẩn của cabin thang máy

Kích thước cabin thang máy là một yếu tố quan trọng trong quá trình lựa chọn và lắp đặt thang máy, ảnh hưởng trực tiếp đến tải trọng và khả năng vận chuyển của thang. Khi tính toán kích thước, bạn phải dựa trên nhiều yếu tố như loại thang máy, mục đích sử dụng (gia đình, văn phòng, công trình công cộng), và diện tích không gian lắp đặt.

Việc hiểu rõ kích thước cabin chuẩn giúp bạn đưa ra lựa chọn thang máy phù hợp với nhu cầu sử dụng và không gian lắp đặt, từ đó tối ưu hóa hiệu quả vận hành và chi phí. Điều này đặc biệt quan trọng đối với các khách hàng đang tìm kiếm giải pháp lắp đặt thang máy cho công trình dân dụng hoặc thương mại. Nếu bạn cần tư vấn thêm về kích thước của cabin thang máy thì có thể liên hệ với chúng tôi để biết thêm thông tin.
