Hố Pit Thang Máy Sâu Bao Nhiêu Là Đủ? Giải Pháp Hố Pit Cho Nhà Phố

Khi bắt tay vào thiết kế bản vẽ hoặc chuẩn bị lắp đặt thang máy, một trong những câu hỏi đầu tiên mà các gia chủ và kỹ sư xây dựng thường đặt ra là: Hố pit thang máy sâu bao nhiêu?

Việc tính toán sai chiều sâu hố pit không chỉ làm ảnh hưởng đến hành trình an toàn của thang máy mà còn có nguy cơ phá vỡ kết cấu dầm móng, hoặc đụng phải hệ thống ngầm (bể phốt, bể nước ngầm) của ngôi nhà. Bài viết dưới đây từ các chuyên gia kỹ thuật iTEK Elevator sẽ cung cấp cho bạn những thông số chuẩn xác nhất.

Hố pit thang máy là gì? Tại sao phải đào hố pit?

Hố pit (Pit) là phần không gian nằm dưới cùng của giếng thang, tính từ mặt cốt nền (sàn hoàn thiện của tầng thấp nhất) âm xuống lòng đất.

Hố pit đảm nhiệm 3 vai trò sinh tử:

Không gian an toàn: Là nơi lắp đặt hệ thống giảm chấn (buffer) bằng lò xo hoặc thủy lực.
Vị trí đặt thiết bị: Cung cấp không gian để chứa đáy cabin, puly đối trọng và các công tắc hành trình giới hạn dưới.
Chống ẩm, bảo vệ cáp: Giữ cho hệ thống cáp tải và các thiết bị cơ khí dưới đáy cabin luôn khô ráo, vận hành ổn định.

Tiêu chuẩn: Hố pit thang máy sâu bao nhiêu là đúng?

Không có một con số cố định cho mọi loại thang máy. Chiều sâu hố pit phụ thuộc hoàn toàn vào tải trọng, tốc độ di chuyển và công nghệ của loại thang bạn chọn. Cụ thể:

Thang máy tải khách (Dự án chung cư, tòa nhà văn phòng)

Với các dòng thang tải trọng lớn (từ 630kg đến trên 1000kg) và tốc độ di chuyển cao (trên 1.5m/s), hố pit bắt buộc phải đào rất sâu để đảm bảo an toàn quán tính.

Chiều sâu tiêu chuẩn: Từ 1200mm - 1500mm (1.2m - 1.5m).

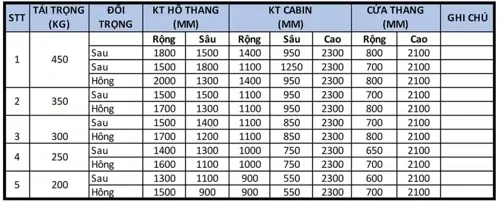

Thang máy gia đình truyền thống (Cáp kéo có phòng máy)

Đây là dòng thang máy phổ biến lắp cho nhà xây mới, tải trọng từ 300kg - 450kg, tốc độ khoảng 1.0m/s.

Chiều sâu tiêu chuẩn: Từ 800mm - 1000mm (0.8m - 1.0m).

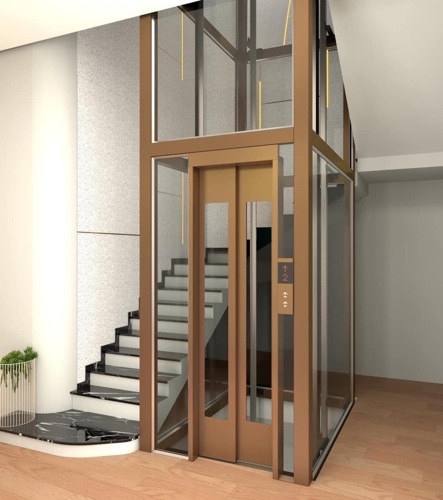

Thang máy gia đình công nghệ mới (Nhà phố, nhà cải tạo)

Trả lời cho câu hỏi hố pit thang máy sâu bao nhiêu đối với nhà phố diện tích hẹp, nhà cải tạo vướng móng băng, các hãng thang máy hiện đại đã ứng dụng công nghệ không phòng máy (MRL) tối ưu hóa đáy cabin.

Chiều sâu tiêu chuẩn: Chỉ từ 150mm - 300mm (15cm - 30cm). Có thể thiết kế dạng giật cấp lên trên nền nhà mà không cần đào lõi bê tông xuống đất (thường gọi là thang máy không hố pit).

Các yếu tố kỹ thuật quyết định kích thước hố pit thang máy

Nhiều khách hàng thắc mắc tại sao không làm hố pit nông cho tất cả các loại thang? Thực tế, kích thước hố pit bị chi phối bởi 3 định luật vật lý cơ bản:

Tốc độ di chuyển: Thang chạy càng nhanh (vận tốc > 1.5m/s), quãng đường phanh tự do càng dài. Hố pit bắt buộc phải sâu hơn để cabin không bị va đập mạnh xuống đáy khi xảy ra sự cố trượt cáp.
Tải trọng định mức: Thang tải trọng lớn (dùng cho 10-15 người) đòi hỏi khung đáy cabin phải làm từ thép chấn rất dày và to bản. Khung đáy lớn dẫn đến việc cần một hố pit sâu tương ứng để chứa nó khi thang bằng tầng 1.
Loại giảm chấn: Giảm chấn lò xo (dùng cho thang chậm) thường ngắn, trong khi giảm chấn thủy lực (dùng cho thang nhanh, tải trọng cao) lại rất dài, yêu cầu hố pit phải sâu hơn.

Cách xử lý hố pit cho nhà cải tạo khi vướng móng và bể phốt

Trong quá trình cải tạo nhà cũ để lắp thang máy, 90% gia chủ gặp phải tình trạng: Đào hố pit xuống khoảng 30cm thì đụng dầm móng chịu lực, hoặc chạm đỉnh bể phốt, bể nước ngầm. Nếu tiếp tục đục phá sẽ làm sập móng nhà. Lúc này, chuyên gia sẽ áp dụng các giải pháp:

Sử dụng thang máy hố pit siêu nông (15cm): Đây là giải pháp hoàn hảo nhất. Chỉ cần bóc lớp gạch men lát nền hiện tại là đã có đủ khoảng trống 15cm để thi công.
Phương án đôn nền (Giật cấp hố pit): Nếu nền nhà bạn không thể đào âm xuống dù chỉ 1cm (do vướng đường ống cốt lõi), kỹ thuật viên sẽ dựng khung hố thang trực tiếp trên mặt nền hiện tại. Sau đó, làm thêm 1 đến 2 bậc tam cấp (cao khoảng 15-20cm) ở ngay trước cửa thang máy tầng 1. Khi đó, mặt sàn tầng 1 sẽ được tính là mặt đáy hố pit.

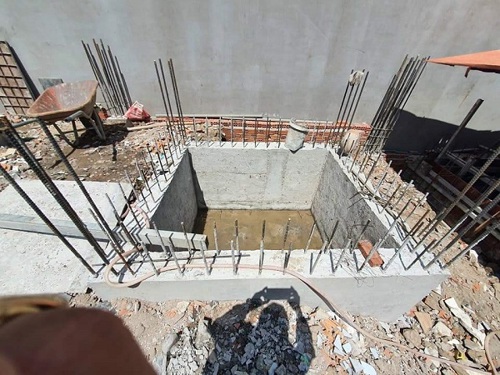

Những lưu ý "sống còn" khi thi công hố pit thang máy

Dù hố pit của bạn sâu 1m hay chỉ 15cm, quy trình thi công đều phải tuân thủ nghiêm ngặt các nguyên tắc tiêu chuẩn sau để thang vận hành bền bỉ:

Chống thấm 5 mặt tuyệt đối: Hố pit là vùng trũng nhất của ngôi nhà nên rất dễ đọng nước ngầm. Phải đổ bê tông cốt thép liền khối cả 5 mặt (4 vách xung quanh và mặt đáy) với độ dày tối thiểu 15-20cm. Sau đó, bắt buộc phải bả màng chống thấm chuyên dụng (Sika). Nếu để nước rò rỉ vào hố pit, hệ thống cáp điện và công tắc sẽ chập cháy ngay lập tức, gây nguy hiểm tính mạng.
Đảm bảo độ phẳng mặt đáy: Đáy hố pit phải được xoa phẳng để bắt bulong neo hệ thống giảm chấn. Độ nghiêng lệch không được vượt quá dung sai cho phép của nhà sản xuất.
Đảm bảo sự khô ráo: Không bố trí các đường ống nước sinh hoạt, ống thoát nước mưa chạy xuyên qua hoặc chạy sát vách hố pit để phòng trừ sự cố bục vỡ đường ống.

Giải pháp thang máy hố pit siêu nông từ iTEK Elevator

Bạn đang muốn lắp thang máy nhưng vướng bể phốt? Móng nhà bạn là móng băng không thể cắt đứt?

Đừng quá lo lắng về việc hố pit thang máy sâu bao nhiêu. Tại iTEK Elevator (Thương hiệu thuộc EMTC), chúng tôi làm chủ công nghệ thiết kế thang máy "may đo" với giải pháp hố pit siêu nông chỉ từ 15cm đến 30cm.
Bảo vệ kết cấu móng: Chỉ cần bóc lớp gạch men lát nền là đủ độ sâu thi công, không cần động chạm đến máy xúc hay khoan cắt dầm bê tông phức tạp.
Khung thép nguyên khối: Giảm thiểu rủi ro thấm dột, vận hành êm ái, bền bỉ.
Thi công thần tốc: Lắp ráp trực tiếp từ module cơ khí chuẩn xác, tiết kiệm thời gian và chi phí đập phá cho gia chủ.

Bài toán hố pit sâu đã lùi vào dĩ vãng nhờ những bước tiến của kỹ thuật cơ khí. Hãy để các chuyên gia của iTEK tư vấn bản vẽ tối ưu nhất cho diện tích ngôi nhà của bạn!
