Kích Thước Hố Thang Máy Gia Đình Chuẩn Kỹ Thuật Cho Mọi Loại Nhà
Kích thước hố thang máy gia đình ảnh hưởng trực tiếp đến thiết kế và chi phí lắp đặt. Cập nhật thông số tiêu chuẩn cho thang máy 200kg – 450kg, cùng lưu ý quan trọng khi thi công.
Hố thang máy gia đình là gì?
Hố thang máy gia đình (còn gọi là giếng thang) là không gian kỹ thuật được xây dựng theo phương đứng trong công trình, dùng để lắp đặt toàn bộ hệ thống thang máy như cabin, đối trọng, ray dẫn hướng và các thiết bị vận hành.
Đây là phần kết cấu bắt buộc trong mọi công trình có thang máy, đóng vai trò “khung xương” để thang máy hoạt động ổn định và an toàn.
Vai trò của hố thang máy
- Là không gian di chuyển của cabin thang máy
- Chứa hệ thống đối trọng và ray dẫn hướng
- Đảm bảo thang máy vận hành ổn định, không rung lắc
- Liên quan trực tiếp đến độ an toàn khi sử dụng
Vì sao hố thang quan trọng?
Hố thang là hạng mục ảnh hưởng trực tiếp đến:
- Kích thước thang máy có lắp được hay không
- Chi phí thi công và cải tạo công trình
- Độ an toàn và tuổi thọ của thang máy
Nếu thiết kế sai kích thước ngay từ đầu, công trình có thể phải chỉnh sửa lại kết cấu, gây phát sinh chi phí và ảnh hưởng tiến độ thi công.
Cấu tạo cơ bản của hố thang máy
Hố thang máy gia đình không chỉ là một khoảng trống kỹ thuật mà được cấu thành từ nhiều bộ phận quan trọng, mỗi phần đều có vai trò riêng trong quá trình vận hành thang máy.
Giếng thang (Shaft)
Đây là toàn bộ không gian đứng của thang máy, được xây dựng bằng bê tông hoặc khung thép.
Chức năng:
- Bao bọc toàn bộ cabin thang máy
- Định hướng chuyển động lên xuống
- Đảm bảo an toàn kết cấu
Hố pit (đáy thang máy)
Hố pit là phần âm nằm dưới mặt sàn tầng thấp nhất.
Chức năng:
- Hỗ trợ giảm chấn khi thang máy dừng
- Chứa các thiết bị an toàn phía dưới cabin
- Giúp thang vận hành êm và ổn định hơn
Lưu ý:
Chiều sâu hố pit cần được thiết kế đúng tiêu chuẩn để đảm bảo an toàn vận hành, đặc biệt với các dòng thang máy cáp kéo hoặc không phòng máy.
Đỉnh giếng thang (OH)
OH là khoảng cách từ sàn tầng trên cùng đến đỉnh giếng thang.
Chức năng:
- Chứa hệ thống máy kéo (hoặc thiết bị vận hành)
- Đảm bảo khoảng không an toàn khi thang di chuyển lên tầng cao nhất
Lưu ý:
Chiều cao OH phải được tính toán ngay từ giai đoạn thiết kế nhà để tránh phát sinh khi thi công.
Hệ thống ray dẫn hướng
Ray dẫn hướng được lắp dọc theo giếng thang.
Chức năng:
- Định hướng chuyển động của cabin
- Giữ thang máy vận hành ổn định, không rung lắc
- Tăng độ an toàn khi di chuyển
Cửa tầng và khung bao
Đây là phần kết nối giữa giếng thang và không gian sử dụng của từng tầng.
Chức năng:
- Đóng/mở để người dùng ra vào cabin
- Tăng tính an toàn khi sử dụng
- Ảnh hưởng trực tiếp đến thẩm mỹ công trình
Tổng thể, hố thang máy là một hệ thống kết cấu đồng bộ. Việc thiết kế đúng ngay từ đầu sẽ giúp thang máy vận hành ổn định, an toàn và tối ưu chi phí lắp đặt về sau.
Kích thước hố thang máy gia đình theo tải trọng
Kích thước hố thang máy gia đình sẽ thay đổi tùy theo tải trọng và công nghệ sử dụng. Dưới đây là thông số tham khảo phổ biến hiện nay:

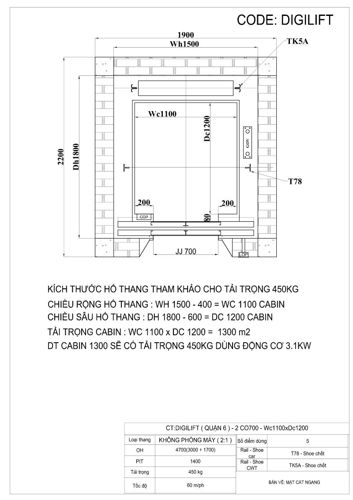

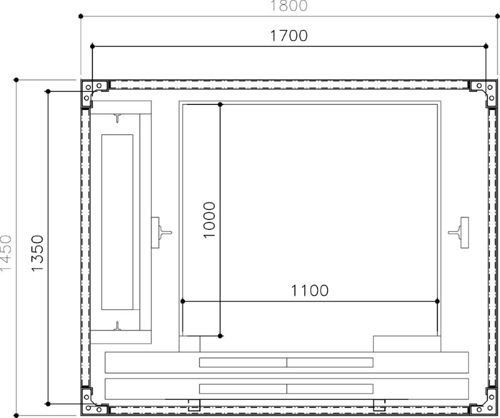

Bảng Kích thước hố thang máy gia đình phổ biến
|
Tải trọng |
Kích thước giếng thang |
Kích thước cabin |
Số người sử dụng |
Đặc điểm phù hợp |
|
200kg – 250kg |
1200 x 1200 mm → 1400 x 1400 mm |
800 x 800 mm → 900 x 1000 mm |
2 – 3 người |
Nhà nhỏ, nhà cải tạo, diện tích hạn chế |
|
300kg – 350kg |
1400 x 1400 mm → 1600 x 1600 mm |
1000 x 1000 mm → 1100 x 1200 mm |
3 – 4 người |
Nhà phố phổ biến 4 – 6 tầng |
|
450kg |
1500 x 1500 mm → 1800 x 1800 mm |
1000 x 1200 mm → 1100 x 1400 mm |
5 – 6 người |
Nhà phố lớn, biệt thự, gia đình đông người |
Lưu ý:
- Thông số trên chỉ mang tính tham khảo, có thể thay đổi theo thiết kế thực tế
- Mỗi công nghệ thang máy (cáp kéo, trục vít, thủy lực…) sẽ có yêu cầu kích thước khác nhau
- Nhà cải tạo thường cần tối ưu lại giếng thang để phù hợp không gian
- Nên có đơn vị kỹ thuật khảo sát trước khi chốt thiết kế
Kích thước hố pit, OH và các thông số kỹ thuật quan trọng
Ngoài kích thước giếng thang, khi thiết kế hố thang máy gia đình cần đặc biệt quan tâm đến hố pit và chiều cao OH (đỉnh giếng thang). Đây là 2 thông số kỹ thuật ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành an toàn của thang máy.
Bảng thông số hố pit và OH theo tải trọng phổ biến
|
Tải trọng |
Hố pit (độ sâu) |
Chiều cao OH |
Ghi chú |
|
200kg – 250kg |
500 – 1200 mm |
3200 – 3800 mm |
Phù hợp nhà nhỏ, có thể tối ưu hố pit nông |
|
300kg – 350kg |
600 – 1300 mm |
3500 – 4000 mm |
Phổ biến cho nhà phố 4–6 tầng |
|
450kg |
800 – 1400 mm |
3800 – 4200 mm |
Cần không gian thoáng hơn, cabin rộng |

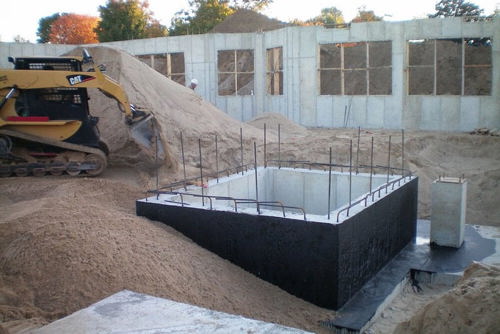

Hố pit thang máy là gì?
Hố pit là phần âm nằm dưới sàn tầng thấp nhất của thang máy.
Vai trò:
- Giảm chấn khi cabin dừng tầng thấp nhất
- Chứa thiết bị an toàn phía dưới cabin
- Đảm bảo thang máy vận hành êm và ổn định
Lưu ý:
Không nên làm quá nông nếu không có giải pháp kỹ thuật thay thế
Nhà cải tạo có thể dùng giải pháp hố pit nông hoặc không hố pit (tùy công nghệ)
Chiều cao OH là gì?
OH (Overhead) là khoảng cách từ sàn tầng trên cùng đến đỉnh giếng thang.
Vai trò:
- Chứa hệ thống máy kéo hoặc thiết bị vận hành
- Đảm bảo khoảng không an toàn khi cabin di chuyển lên tầng cao nhất
Lưu ý:
OH quá thấp có thể không lắp đặt được thang máy
Cần tính toán ngay từ giai đoạn thiết kế nhà
Các yếu tố ảnh hưởng đến kích thước hố thang
Kích thước hố thang máy gia đình không cố định mà phụ thuộc vào nhiều yếu tố khác nhau trong thiết kế và nhu cầu sử dụng thực tế.
Tải trọng thang máy
Tải trọng càng lớn thì:
- Giếng thang càng rộng
- Cabin càng lớn
- Hố pit và OH cũng cần cao hơn
Ví dụ:
200kg → tiết kiệm diện tích
450kg → cần không gian rộng hơn
Loại thang máy sử dụng
Mỗi công nghệ sẽ yêu cầu kích thước khác nhau:
- Cáp kéo: phổ biến, dễ thiết kế
- Không phòng máy: tối ưu chiều cao OH
- Trục vít: linh hoạt, phù hợp nhà cải tạo
- Thủy lực: cần không gian kỹ thuật riêng
Số tầng phục vụ
- Nhà càng nhiều tầng → yêu cầu hệ thống ổn định hơn
- Có thể ảnh hưởng đến chiều cao giếng thang và OH
- Số điểm dừng cũng tác động đến thiết kế tổng thể
Diện tích công trình
- Nhà phố nhỏ → cần tối ưu kích thước hố thang
- Biệt thự → có thể thiết kế cabin rộng hơn
- Nhà cải tạo → thường phải điều chỉnh theo thực tế sẵn có
Thiết kế kiến trúc ban đầu
Đây là yếu tố quan trọng nhất:
- Nếu tính thang máy từ đầu → tối ưu được toàn bộ kích thước
- Nếu lắp bổ sung sau → dễ bị giới hạn không gian
Kết luận: Kích thước hố thang máy gia đình không chỉ phụ thuộc vào thang máy, mà còn liên quan chặt chẽ đến kiến trúc và mục đích sử dụng của toàn bộ công trình.
