Kích Thước Thang Máy Gia Đình Chuẩn: Cần Diện Tích Bao Nhiêu Là Đủ?
Khi lên kế hoạch lắp đặt thang máy, Kích thước thang máy gia đình là yếu tố đầu tiên và quan trọng nhất cần phải định hình rõ ràng ngay từ khi lập bản vẽ thiết kế nhà. Việc tính toán sai lệch kích thước hố thang không chỉ gây lãng phí diện tích mà còn dẫn đến những hệ lụy nghiêm trọng về mặt kết cấu, thậm chí phải đập đi xây lại rất tốn kém.
Trong bài viết này, Trung tâm Thang máy ITEK sẽ cung cấp cho bạn bảng thông số kích thước thang máy gia đình tiêu chuẩn từ dòng mini đến dòng phổ thông, cùng những lưu ý kỹ thuật "sống còn" khi xây dựng hố thang.
Các thông số Kích thước thang máy gia đình cốt lõi
Trước khi xem bảng thông số chi tiết, gia chủ và đơn vị thiết kế cần phân biệt rõ 4 khái niệm kích thước cơ bản sau để tránh nhầm lẫn:
- Kích thước lọt lòng hố thang (Chiều rộng x Chiều sâu): Là khoảng không gian thông thủy phía bên trong lòng hố sau khi đã hoàn thiện phần thô (đổ cột hoặc dựng khung thép).
- Kích thước cabin (Chiều rộng x Chiều sâu x Chiều cao): Là không gian sử dụng thực tế bên trong lòng thang máy để chở người hoặc hàng hóa. Kích thước này luôn nhỏ hơn kích thước lọt lòng hố thang.
- Chiều sâu hố PIT: Là khoảng cách tính từ mặt sàn hoàn thiện của tầng dưới cùng (tầng đáy) xuống mặt đáy bê tông của hố thang máy.
- Chiều cao OH (Overhead): Là chiều cao tính từ mặt sàn hoàn thiện của tầng trên cùng (tầng cao nhất có cửa thang) lên đến sàn phòng máy hoặc trần của hố thang.

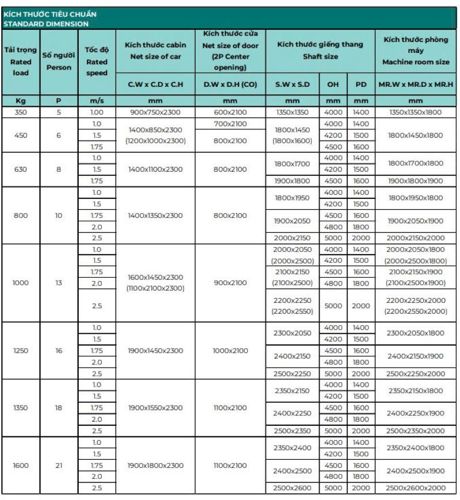

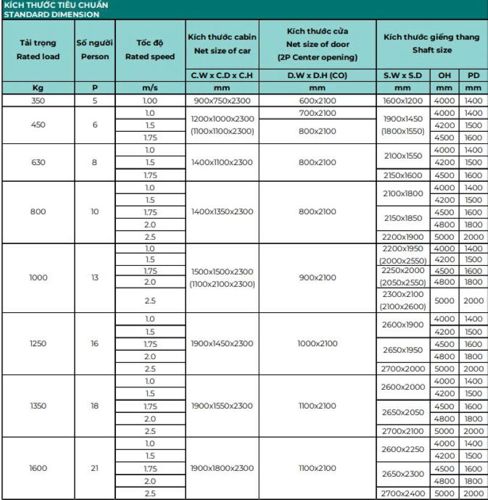

Bảng kích thước thang máy gia đình tiêu chuẩn theo tải trọng
Tại Việt Nam, tùy vào diện tích xây dựng của ngôi nhà và số lượng thành viên sử dụng, các mức tải trọng từ 250kg đến 450kg là sự lựa chọn phổ biến nhất. Dưới đây là bảng thông số tiêu chuẩn áp dụng cho dòng thang máy gia đình liên doanh (sử dụng hệ khung thép) – giải pháp tối ưu diện tích nhất hiện nay:
Nên xây dựng hố thang máy bằng kết cấu nào để tối ưu kích thước?
Hiện nay có 2 phương án thi công hố thang máy phổ biến, mỗi phương án sẽ ảnh hưởng trực tiếp đến kích thước thông thủy của ngôi nhà:
Phương án 1: Dựng kết cấu khung thép
(Khuyên dùng cho nhà nhỏ & nhà cải tạo)
- Đặc điểm: Sử dụng hệ thép định hình (thép I, thép hộp) gắn kết bằng bu lông chịu lực, bao quanh bằng vách kính cường lực hoặc tấm thạch cao, tấm cemboard.
- Ưu điểm tối ưu diện tích: Vách khung thép chỉ dày khoảng 5cm - 10cm. Do đó, phương án này giúp tiết kiệm đến 15cm - 20cm tổng chiều rộng và chiều sâu so với tường gạch bê tông, giúp lòng cabin rộng rãi hơn đáng kể trên cùng một diện tích phủ bì.
Phương án 2: Đổ cột bê tông cốt thép, tường xây gạch
(Phù hợp cho nhà xây mới diện tích rộng)
- Đặc điểm: Bốn góc hố được đổ cột bê tông (thường là cột 100mm x 300mm hoặc 200mm x 200mm), tường bao quanh xây gạch dày 110mm hoặc 220mm.
- Ưu điểm: Kết cấu bền vững, kiên cố, chịu lực tốt và chi phí vật liệu xây dựng rẻ hơn khung thép. Tuy nhiên, độ dày của tường sẽ chiếm khá nhiều diện tích sàn của ngôi nhà.
Các lưu ý kỹ thuật quan trọng khi thi công hố thang máy
Để việc lắp đặt thang máy sau này diễn ra thuận lợi, khi thi công hố thang, chủ nhà và đội thợ xây dựng cần đặc biệt lưu ý các điểm sau:
- Sai số cho phép trong xây dựng: Hố thang máy yêu cầu độ thẳng đứng gần như tuyệt đối. Sai số cho phép về độ nghiêng, độ vặn của hố trên toàn bộ chiều cao nhà không được vượt quá 10mm - 20mm. Nếu hố bị nghiêng, cabin sẽ không thể vận hành êm ái, gây sát ray và nhanh hỏng hóc.
- Chống thấm hố PIT tuyệt đối: Hố PIT nằm sâu dưới lòng đất, rất dễ bị ngấm nước ngầm. Nếu hố PIT bị thấm nước sẽ gây gỉ sét hệ thống cơ khí dưới đáy cabin và làm hỏng hệ thống cảm biến an toàn. Bắt buộc phải đổ bê tông dày tối thiểu 200mm và xử lý chống thấm ngược đúng tiêu chuẩn kỹ thuật trước khi lắp thiết bị.
- Lựa chọn loại cửa mở phù hợp với chiều rộng hố: Nếu chiều rộng hố thang của bạn quá hẹp (dưới 1100mm), sẽ không đủ không gian để làm cửa mở tự động từ trung tâm (CO). Lúc này, kỹ sư kỹ thuật sẽ tư vấn chuyển sang loại cửa mở lùa về một phía (SO) hoặc cửa mở bằng tay giống cửa phòng để tối ưu hóa không gian bước vào.
Kết luận
Việc lựa chọn và tính toán Kích thước thang máy gia đìnhkhông có một công thức rập khuôn, mà phải được thiết kế linh hoạt dựa trên kiến trúc thực tế của từng công trình và nhu cầu của gia chủ.
Để tránh những sai sót không đáng có về mặt kỹ thuật, hãy để Trung tâm Thang máy ITEK đồng hành cùng bạn. Chúng tôi hỗ trợ khảo sát hiện trạng mặt bằng, tư vấn giải pháp không gian và cung cấp bản vẽ CAD thiết kế hố thang máy hoàn toàn MIỄN PHÍ phù hợp riêng cho ngôi nhà của bạn.
