Kích thước thang máy gia đình

Khi quyết định lắp đặt thang máy, ngoài lựa chọn công nghệ và cân đối tài chính, bài toán khó nhất mà mọi gia chủ và kiến trúc sư phải đối mặt chính là không gian. Một thiết bị dù hiện đại đến đâu cũng không thể thi công nếu không có một giếng thang phù hợp. Do đó, việc xác định đúng kích thước thang máy gia đình ngay từ giai đoạn vẽ mặt bằng hoặc khảo sát nhà cải tạo là yếu tố mang tính sống còn, giúp bạn tránh được nguy cơ đập phá cấu trúc nhà cửa.

Bài viết dưới đây sẽ cung cấp bảng thông số kích thước tiêu chuẩn chi tiết nhất, giải thích các thuật ngữ chuyên ngành và gợi ý những mẹo "ăn gian" diện tích hiệu quả nhất hiện nay.



4 Thông Số Kích Thước Cốt Lõi Bạn Cần Hiểu Rõ

Khi làm việc với các bản vẽ thang máy, bạn sẽ thường xuyên bắt gặp những thuật ngữ kỹ thuật. Để không bị bối rối, hãy nắm chắc 4 thông số định hình nên kích thước thang máy gia đình sau:

• Kích thước hố thang lọt lòng (Thông thủy): Là chiều Rộng x chiều Sâu của giếng thang sau khi đã xây tường hoặc dựng khung hoàn thiện. Đây là khoảng không gian thực tế để thả cabin và lắp đặt ray dẫn hướng, cáp tải.
• Kích thước Cabin lọt lòng: Là không gian bên trong buồng thang mà người sử dụng thực tế đứng vào. (Lưu ý: Kích thước hố thang luôn lớn hơn kích thước cabin từ 300mm - 400mm mỗi chiều để dành không gian cho các thiết bị cơ khí).
• Chiều sâu hố Pit: Là khoảng cách đo từ mặt sàn hoàn thiện của tầng thấp nhất (thường là tầng 1 hoặc tầng hầm) xuống đến đáy của giếng thang. Hố pit có nhiệm vụ làm không gian đặt bộ giảm chấn và chứa phần đáy cabin khi thang xuống tầng thấp nhất.
• Chiều cao OH (Overhead): Là khoảng cách đo từ mặt sàn hoàn thiện của tầng cao nhất lên đến đỉnh trần của giếng thang. Đây là không gian an toàn để buồng thang không bị va chạm vào trần khi lên tới điểm dừng cuối cùng.



Bảng Tra Cứu Kích Thước Thang Máy Gia Đình Tiêu Chuẩn

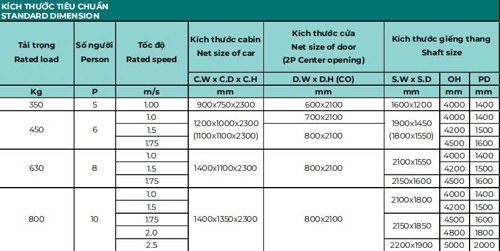

Tải trọng là yếu tố quyết định trực tiếp đến độ rộng hẹp của thang máy. Dưới đây là bảng thông số tham khảo áp dụng cho công nghệ thang máy cáp kéo không phòng máy (MRL) - công nghệ tối ưu diện tích và phổ biến nhất trên thị trường hiện nay.

(Thông số áp dụng cho kiểu cửa mở tự động từ trung tâm - Center Opening)

Thang máy gia đình tải trọng 250kg - 300kg

Đây là cấu hình sinh ra dành riêng cho những ngôi nhà ống, nhà phố cải tạo có diện tích cực kỳ khiêm tốn (diện tích sàn chỉ từ 35m2 - 45m2). Thang phục vụ tốt cho 2 đến 3 người di chuyển cùng lúc.



Thang máy gia đình tải trọng 350kg

Đây là "điểm vàng" được hơn 70% gia đình Việt lựa chọn. Kích thước này rất cân đối, không chiếm quá nhiều diện tích nhà nhưng vẫn đảm bảo cabin rộng rãi cho 4 - 5 người thao tác thoải mái.



Kích thước thang máy gia đình tải trọng 450kg - 500kg

Dành cho các công trình biệt thự, nhà lô góc diện tích lớn (từ 80m2 trở lên) hoặc các gia đình có nhu cầu sử dụng xe lăn cho người cao tuổi. Thang có thể tải được 6 - 7 người một lúc.



3 Bí Quyết "Ăn Gian" Diện Tích Khi Lắp Thang Máy Cho Nhà Hẹp

Nếu kích thước thực tế của ngôi nhà bạn không đạt chuẩn như bảng thông số trên, đừng vội nản lòng. Các chuyên gia cơ khí có những giải pháp thiết kế linh hoạt để xử lý các mặt bằng "khó nhằn":

• Chuyển đổi kiểu cửa mở: Nếu chiều rộng hố thang của bạn quá hẹp (dưới 1200mm) không thể làm cửa mở từ trung tâm (CO), hãy chuyển sang cửa lùa về một phía (Slide Opening). Thậm chí với những hố thang siêu nhỏ (chỉ rộng khoảng 900mm), giải pháp cửa mở tay (cửa bản lề giống cửa phòng) sẽ giúp bạn tận dụng tối đa không gian lọt lòng.
• Sử dụng khung nhôm/khung thép thay vì tường gạch: Tường gạch truyền thống dày từ 11 - 22cm sẽ "ăn" mất một lượng lớn diện tích. Việc dựng giếng thang bằng hệ khung thép chấn hoặc khung nhôm hợp kim (độ dày chỉ 5 - 10cm) kết hợp kính cường lực sẽ giúp kích thước cabin bên trong rộng hơn từ 10% - 15%.
• Tùy biến vị trí đối trọng: Tùy vào hình dáng thực tế của lỗ thông tầng (hình vuông hay hình chữ nhật móp méo), kỹ sư có thể bố trí đối trọng nằm phía sau (tiết kiệm chiều rộng) hoặc đối trọng nằm bên hông cabin (tiết kiệm chiều sâu) để kích thước buồng thang đạt mức tối ưu nhất.



iTEK Elevator –Thiết Kế Thang Máy Gia Đình Linh Hoạt Mọi Không Gian

Việc tham khảo một bảng thông số là cần thiết, nhưng để biến lý thuyết thành bản vẽ thi công hoàn hảo lại đòi hỏi năng lực thực chiến của một đơn vị cung cấp uy tín. Hầu hết các ngôi nhà phố, đặc biệt là nhà cải tạo, đều vướng mắc về cấu trúc móng bè không thể đào hố Pit sâu, hoặc mái nhà bị vướng dầm khống chế chiều cao OH.

Lúc này, thay vì cố gắng phá vỡ kết cấu ngôi nhà để nhét vừa một cỗ máy, bạn cần một thiết bị được "may đo" để vừa vặn với ngôi nhà của mình. iTEK Elevator tự hào là đơn vị mang đến giải pháp thang máy gia đình tùy biến cao, giải quyết triệt để bài toán không gian hẹp:

• Công nghệ linh hoạt, xóa bỏ giới hạn kết cấu: Giải pháp thang máy cáp kéo thế hệ mới của iTEK cho phép lắp đặt với hố Pit siêu nông (chỉ từ 150mm) và chiều cao OH cực thấp (chỉ 2800mm). Điều này giúp gia chủ không cần đào phá móng nền, giữ nguyên vẹn sự ổn định của cấu trúc nhà hiện tại.
• Thiết kế (Custom-made) theo mặt bằng: Không áp dụng cứng nhắc một khuôn mẫu, đội ngũ kỹ sư của iTEK sẽ đo đạc trực tiếp và lên phương án tinh chỉnh vị trí bệ máy, ray dẫn hướng, đối trọng. Dù lỗ mở thông tầng của bạn chỉ nhỏ chưa tới 1 mét vuông, iTEK vẫn có giải pháp để mang đến một chiếc cabin thoải mái và an toàn nhất.
• Hệ khung hố thang siêu tối ưu: iTEK cung cấp giải pháp dựng giếng thang bằng khung nhôm hợp kim định hình nguyên khối. Không chỉ thanh thoát, tinh tế và giấu ốc vít hoàn toàn, hệ khung này còn giúp gia chủ tiết kiệm diện tích tối đa so với các phương pháp xây dựng truyền thống.
• Cá nhân hóa trải nghiệm thẩm mỹ: Khách hàng có thể tự do lựa chọn vật liệu nội thất từ vách Inox sọc nhuyễn, Inox hoa văn mạ vàng cho đến vách kính cường lực trong suốt, đảm bảo chiếc thang máy vừa khít về kích thước, vừa đồng điệu hoàn hảo với phong cách kiến trúc tổng thể.

Tóm lại:

Việc nắm rõ kích thước thang máy gia đình sẽ giúp bạn chủ động hơn trong khâu thiết kế không gian sống. Tuy nhiên, mỗi ngôi nhà là một bản thể kiến trúc độc lập. Đừng để những con số tiêu chuẩn làm hạn chế sự tiện nghi của tổ ấm. Hãy liên hệ ngay với iTEK Elevator để được các chuyên gia trực tiếp khảo sát mặt bằng và cung cấp bản vẽ thiết kế không gian thang máy tối ưu nhất dành riêng cho ngôi nhà của bạn!
