Kích Thước Thang Máy Kính​: Thông Số Chi Tiết, Những Lưu Ý Lắp Đặt

Thang máy kính (hay thang máy panoramic) đang trở thành tiêu chuẩn mới cho các công trình kiến trúc hiện đại, từ các căn biệt thự sang trọng, nhà phố cao cấp cho đến các tòa nhà văn phòng, showroom. Thiết kế vách kính trong suốt không chỉ mang lại vẻ đẹp thời thượng, lấy sáng thông minh mà còn xóa bỏ hoàn toàn sự bí bách của thang máy truyền thống.

Tuy nhiên, để sở hữu một hệ thống thang máy kính hoàn mỹ, việc tính toán và lựa chọn kích thước thang máy kính​ phù hợp với không gian mặt bằng là bước quan trọng nhất. Hãy cùng Itek Elevator tìm hiểu chi tiết các thông số kỹ thuật lọt lòng chuẩn xác ngay dưới đây.



Tại sao kích thước thang máy kính​ đòi hỏi độ chính xác tuyệt đối?

Không giống như thang máy vách bê tông tường gạch có thể dễ dàng bù đắp sai số bằng lớp chát vữa, thang máy vách kính sử dụng hệ khung chịu lực bằng thép định hình hoặc hợp kim nhôm kết hợp cùng các tấm kính cường lực được cắt sẵn tại nhà máy. Do đó:

• Sai số chỉ tính bằng milimet (mm): Nếu kích thước hố thang bị lệch hoặc nghiêng dọc theo chiều cao nhà, các tấm kính sẽ không thể lắp ráp khít, gây mất thẩm mỹ và mất an toàn chịu lực.
• Tối ưu không gian cabin: Xác định đúng kích thước thông thủy ngay từ đầu giúp kỹ sư tối ưu diện tích sử dụng bên trong cabin, tránh việc hố thang to nhưng cabin lại quá nhỏ.



Thông số kích thước thang máy kính​ theo các mức tải trọng phổ biến

Dựa vào nhu cầu sử dụng và diện tích đất của từng công trình, Itek Elevator đã thiết kế và may đo kích thước thang máy kính​ theo các tiêu chuẩn tối ưu sau:

Kích thước thang máy kính​ mini (Tải trọng 250kg - 300kg)

• Giải pháp hoàn hảo cho nhà phố cải tạo, nhà ống diện tích nhỏ hẹp phục vụ từ 2 - 3 người di chuyển.
• Kích thước hố thang thông thủy (Rộng x Sâu): từ 1200mm x 1200mm đến 1300mm x 1300mm.
• Kích thước lòng Cabin (Rộng x Sâu x Cao): 800mm x 800mm x 2200mm.
• Chiều rộng cửa mở (Cửa lùa): 600mm - 700mm.
• Chiều sâu hố Pit tối thiểu: 200mm - 300mm.
• Chiều cao tầng trên cùng (OH): từ 3000mm - 3400mm.



Kích thước thang máy vách kính tiêu chuẩn (Tải trọng 350kg - 450kg)

Phù hợp cho các công trình biệt thự, nhà phân lô rộng rãi, đáp ứng nhu cầu cho gia đình từ 4 - 6 thành viên sử dụng ổn định.

• Kích thước hố thang thông thủy (Rộng x Sâu): từ 1400mm x 1400mm đến 1600mm x 1600mm.
• Kích thước lòng Cabin (Rộng x Sâu x Cao): từ 1000mm x 900mm đến 1200mm x 1000mm.
• Chiều rộng cửa mở (Cửa mở tim tự động): 700mm - 800mm.
• Chiều sâu hố Pit tối thiểu: 400mm - 500mm.
• Chiều cao tầng trên cùng (OH): từ 3600mm - 3800mm.

BẢNG TỔNG HỢP KÍCH THƯỚC THANG MÁY KÍCH CƠ BẢN

Bên cạnh việc tìm hiểu về kích thước thang máy kính, bạn cũng nên tham khảo thang máy gia đình trục vít nếu đang cần giải pháp lắp đặt gọn gàng, tiết kiệm diện tích.



Phân biệt kích thước thông thủy và kích thước phủ bì khi làm thang kính

Một sai lầm rất phổ biến khiến nhiều gia chủ gặp rắc rối khi thi công là nhầm lẫn giữa hai loại kích thước này:

Kích thước thông thủy (Lọt lòng): Là khoảng trống hoàn toàn bên trong giếng thang sau khi đã dựng xong phần khung. Kích thước này quyết định trực tiếp đến độ rộng của cabin và hệ thống cửa.

Kích thước phủ bì (Kích thước chiếm dụng): Là diện tích thực tế tính từ mép ngoài cùng của hệ khung thép chịu lực bao quanh kính. Khi thiết kế bản vẽ kiến trúc, gia chủ phải chừa khoảng không rộng bằng kích thước phủ bì (thường lớn hơn kích thước thông thủy từ 120mm - 200mm tùy loại thép sử dụng).



Các yếu tố ảnh hưởng đến kích thước tổng thể của thang máy kính

• Vị trí lắp đặt: Nếu đặt thang kính giữa lòng cầu thang bộ, kích thước hố thang sẽ bị giới hạn bởi độ rộng của vòng thang bộ. Nếu lắp đặt thang ngoài trời (bám theo vách mặt tiền), bạn có thể thoải mái lựa chọn kích thước lớn hơn để có tầm nhìn panorama rộng mở nhất.
• Kiểu mở cửa thang: Thang sử dụng cửa mở tự động (mở tim hoặc mở lùa) yêu cầu chiều rộng hố lớn hơn để chứa hành trình cánh cửa khi thu vào vách. Ngược lại, nếu diện tích quá hẹp, phương án cửa mở bằng tay sẽ được lựa chọn để tối ưu hóa không gian cabin.
• Vị trí đặt đối trọng: Việc chọn đặt đối trọng phía sau hay đối trọng bên hông cabin sẽ làm thay đổi tỷ lệ chiều Rộng x Chiều Sâu của hố thang. Kỹ sư Itek sẽ căn cứ vào hình dáng mặt bằng (vuông hay dài) để đưa ra phương án bố trí đối trọng thông minh nhất.

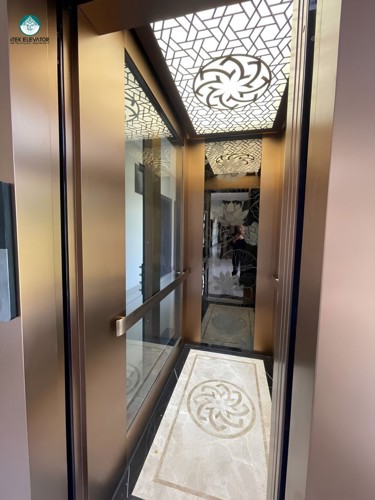

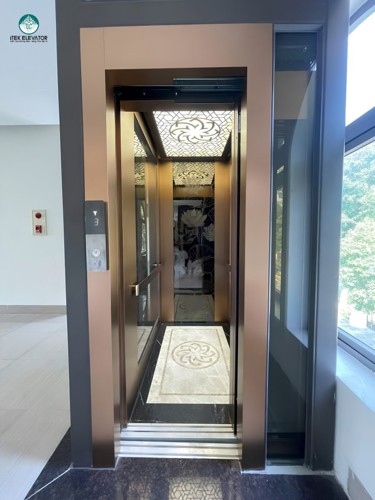

Thang máy kính do Itek thực hiện

Itek Elevator – May đo kích thước thang máy kính chuẩn xác, uy tín

Tự hào là đơn vị sở hữu nhà máy sản xuất quy mô lớn tại KCN Quang Minh cùng công nghệ cắt chấn cơ khí CNC chính xác tuyệt đối, Itek Elevator chuyên cung cấp giải pháp thiết kế và lắp đặt thang máy kính cá nhân hóa theo từng ngôi nhà.

Lựa chọn dịch vụ của Itek Elevator, quý khách hàng sẽ nhận được:

• Sự tư vấn trực tiếp từ các kỹ sư giàu kinh nghiệm, khảo sát hiện trạng công trình bằng máy quét laser hiện đại hoàn toàn miễn phí.
• Bản vẽ thiết kế kỹ thuật chi tiết, tối ưu hóa đến từng centimet không gian.
• Hệ khung vách kính cường lực dán an toàn cao cấp, đa dạng màu sắc khung (inox gương, vàng champagne, đen mờ...) phù hợp với phong thủy kiến trúc ngôi nhà.
• Quy trình kiểm định chất lượng, an toàn nghiêm ngặt trước khi bàn giao đưa vào vận hành.

Nâng tầm không gian sống thời thượng cùng giải pháp thang máy kính cao cấp của Itek Elevator ngay hôm nay. Vui lòng liên hệ với chúng tôi để nhận catalog và tư vấn chuyên sâu:

ITEK ELEVATOR

• Văn phòng: Tầng 8, Tòa nhà Mipec, 229 Tây Sơn, Ngã Tư Sở, Đống Đa, Hà Nội
• Nhà máy sản xuất: Lô 18, KCN Quang Minh, Thị trấn Quang Minh, Mê Linh, Hà Nội
• Hotline: 0583 038 686
• Website: www.itekelevator.com.vn



Câu hỏi thường gặp về kích thước thang máy vách kính

Câu hỏi 1: Nhà tôi diện tích nhỏ hẹp, hố lọt lòng chỉ có 1 mét vuông (1000mm x 1000mm) thì có làm được thang kính không?

Trả lời: Hoàn toàn được. Với kích thước siêu nhỏ này, Itek Elevator sẽ tư vấn cho bạn dòng thang máy kính công nghệ trục vít. Dòng công nghệ này không cần đối trọng và không cần hố pit sâu, giúp tối ưu diện tích cabin bên trong rộng khoảng 700mm x 800mm, đủ cho 1 - 2 người di chuyển thoải mái.

Câu hỏi 2: Độ dày vách kính bao nhiêu là đạt tiêu chuẩn an toàn kỹ thuật?

Trả lời: Vách kính bao quanh giếng thang và vách cabin bắt buộc phải sử dụng loại kính cường lực hoặc kính dán an toàn 2 lớp có độ dày tiêu chuẩn từ 10mm đến 12mm. Độ dày này đảm bảo khả năng chịu lực va đập cực tốt, cách âm hiệu quả và an toàn tuyệt đối cho người sử dụng.

Lời kết

Việc tính toán và lựa chọn chính xác kích thước thang máy kính ngay từ giai đoạn lên ý tưởng thiết kế là chìa khóa tạo nên sự cân đối, hài hòa cho cả ngôi nhà. Hãy để Itek Elevator đồng hành cùng bạn, mang lại giải pháp công nghệ di chuyển thông minh, an toàn và nâng tầm đẳng cấp kiến trúc cho tổ ấm của bạn. Liên hệ ngay Hotline 0583 038 686 để được phục vụ tốt nhất!
