Thang Máy Có Phòng Máy: Cấu Tạo, Ưu Nhược Điểm Và Tiêu Chuẩn

Thang máy có phòng máy là giải pháp di chuyển tối ưu cho các công trình quy mô lớn như chung cư, bệnh viện và tháp văn phòng. Dòng thang này nổi bật với hiệu suất vận hành mạnh mẽ và khả năng cứu hộ cực kỳ nhanh chóng. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, ưu nhược điểm và các tiêu chuẩn thiết kế quan trọng để bạn có cái nhìn tổng quan nhất.

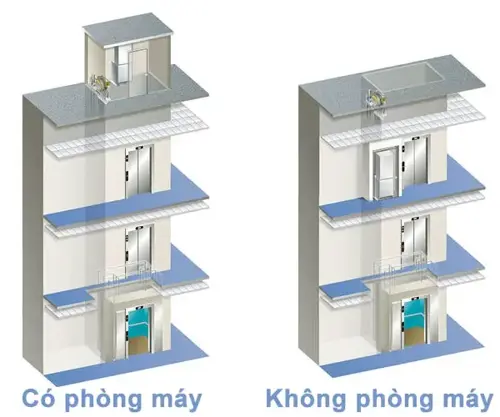

Thang máy có phòng máy là gì?

Đây là loại thang máy được thiết kế kèm theo một không gian riêng biệt nằm ở tầng cao nhất của tòa nhà. Không gian này được gọi là phòng máy. Nhiệm vụ chính của phòng máy là cung cấp nơi lắp đặt hệ thống máy kéo, tủ điện trung tâm và các thiết bị an toàn. Cấu trúc độc lập này giúp tách biệt khu vực điều khiển với không gian giếng thang bên dưới.



Cấu tạo chi tiết của hệ thống

Một hệ thống thang máy có phòng máy hoàn chỉnh bao gồm rất nhiều cụm thiết bị cơ điện phức tạp. Mỗi thiết bị đều đóng một vai trò quan trọng trong chu trình vận hành.

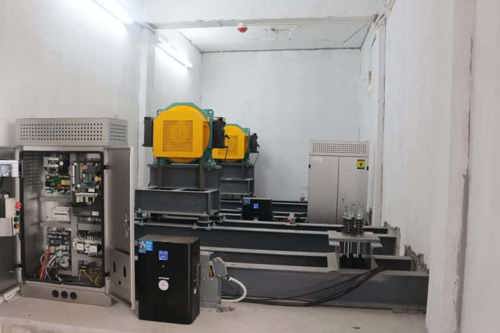

Hệ thống máy kéo

Dòng thang này thường sử dụng loại động cơ có hộp số. Kích thước động cơ khá lớn và có kết cấu vô cùng bền bỉ. Máy kéo tạo ra lực ma sát thông qua puly để kéo hệ thống cáp tải di chuyển. Từ đó, cabin có thể nâng lên và hạ xuống một cách nhịp nhàng.

Tủ điện điều khiển trung tâm

Đây được xem là bộ não của toàn bộ hệ thống thang máy. Tủ điện chứa các bo mạch vi xử lý phức tạp và bộ biến tần kiểm soát tốc độ. Nhờ biến tần, thang máy có thể tăng tốc hoặc giảm tốc rất êm ái. Tủ điện xử lý mọi tín hiệu gọi tầng từ người dùng để đưa cabin đến đúng vị trí yêu cầu.

Hệ thống phanh chống vượt tốc

Đây là thiết bị an toàn mang tính sống còn. Thiết bị này hoạt động độc lập với hệ thống điện. Khi cabin di chuyển vượt quá tốc độ an toàn cho phép, phanh sẽ lập tức kích hoạt. Lực phanh sẽ kẹp chặt cabin vào ray dẫn hướng để ngăn tình trạng rơi tự do.

Cáp tải và đối trọng

Hệ thống này vận hành dựa trên nguyên lý ròng rọc. Cáp tải kết nối cabin với một khối lượng thép chuyên dụng gọi là đối trọng. Khối lượng đối trọng được tính toán bằng tổng trọng lượng cabin cộng thêm một nửa tải trọng định mức. Sự cân bằng này giúp động cơ máy kéo không phải làm việc quá sức và tiết kiệm đáng kể điện năng.



Nguyên lý hoạt động cơ bản

Khi người dùng bấm nút gọi tầng, tín hiệu sẽ lập tức truyền về tủ điện trên phòng máy. Vi xử lý sẽ phân tích dữ liệu và cấp điện cho động cơ máy kéo. Puly máy kéo bắt đầu quay và tạo lực ma sát lên cáp tải. Cáp tải sẽ kéo cabin đi theo hướng định sẵn dọc theo hệ thống ray dẫn hướng. Khi cabin đến gần tầng đích, biến tần sẽ tự động giảm tốc độ để thang dừng lại êm ái và chính xác tuyệt đối.

Xem thêm: Thang máy không phòng máy



Đánh giá ưu điểm, nhược điểm của thang máy có phòng máy

Ưu điểm

Trước khi đầu tư, chủ công trình cần hiểu rõ những giá trị thực tế mà dòng thang máy này mang lại.

Bảo trì và sửa chữa dễ dàng:

Đây là điểm mạnh lớn nhất của hệ thống này. Kỹ thuật viên có nguyên một căn phòng rộng rãi để làm việc. Họ có thể dễ dàng tiếp cận máy kéo và tủ điện để kiểm tra định kỳ. Không gian làm việc thoải mái giúp mọi thao tác thay thế linh kiện diễn ra nhanh chóng và an toàn hơn rất nhiều.

Công tác cứu hộ vô cùng thuận tiện:

Khi tòa nhà mất điện hoặc thang máy gặp sự cố kẹt người, đội cứu hộ có thể tiếp cận ngay khu vực phòng máy. Việc nhả phanh cơ tĩnh và sử dụng tay quay để đưa cabin về tầng gần nhất được thực hiện rất dễ dàng. Người kẹt bên trong sẽ được giải cứu trong thời gian ngắn nhất.

Đáp ứng tải trọng lớn và hành trình dài:

Nhờ sử dụng động cơ hộp số công suất lớn, dòng thang này có sức kéo cực kỳ mạnh mẽ. Thang máy có thể chuyên chở từ 1000kg đến vài tấn hàng hóa. Tốc độ di chuyển cũng được tối ưu hóa cho các tòa nhà hàng chục tầng. Do đó, đây là lựa chọn số một cho các nhà máy, bệnh viện hay trung tâm thương mại.

Tuổi thọ linh kiện cao:

Các thiết bị điện tử rất nhạy cảm với độ ẩm và nhiệt độ. Nhờ được đặt trong phòng máy thông thoáng, tủ điện không bị ảnh hưởng bởi môi trường tối tăm dưới hố thang. Khả năng tản nhiệt tốt giúp kéo dài tuổi thọ của các bo mạch và biến tần.



Nhược điểm

Bên cạnh những ưu điểm tuyệt vời, dòng thang máy này vẫn tồn tại một số hạn chế nhất định về mặt thi công xây dựng.

Yêu cầu nghiêm ngặt về chiều cao tòa nhà:

Chủ đầu tư bắt buộc phải xây dựng thêm một không gian tum phía trên hố thang. Chiều cao của phòng máy thường dao động từ 2200mm đến 2600mm. Điều này có thể gây khó khăn nếu công trình nằm trong khu vực bị giới hạn chiều cao quy hoạch.

Phát sinh chi phí xây dựng ban đầu:

Việc xây thêm phòng máy đồng nghĩa với việc bạn phải tốn thêm chi phí vật tư và nhân công. Bạn sẽ phải đổ thêm một sàn bê tông cốt thép chịu lực lớn. Ngoài ra, chi phí xây tường bao, làm mái che và lắp đặt hệ thống thông gió cũng cần được tính toán kỹ lưỡng.



Tiêu chuẩn thiết kế phòng máy an toàn

Để hệ thống vận hành trơn tru và đạt tiêu chuẩn kiểm định của nhà nước, quá trình xây dựng phòng máy phải tuân thủ nghiêm ngặt các thông số kỹ thuật.

Kết cấu chịu lực của mặt sàn:

Sàn phòng máy là nơi gánh chịu toàn bộ trọng lượng của máy kéo, cáp tải, cabin và lượng khách hàng bên trong. Sàn bắt buộc phải đổ bê tông cốt thép đan hai lớp. Kỹ sư xây dựng phải chừa đúng các lỗ kỹ thuật trên mặt sàn để luồn cáp tải xuống hố thang. Xung quanh các lỗ này phải đắp gờ bê tông cao tối thiểu 50mm. Mục đích là để ngăn bụi bẩn và nước mưa tràn xuống khu vực hố thang bên dưới.

Yêu cầu về môi trường và nhiệt độ:

Nhiệt độ bên trong phòng máy không bao giờ được phép vượt quá 40 độ C. Nếu quá nóng, biến tần sẽ báo lỗi và thang máy sẽ tự động ngừng hoạt động để bảo vệ mạch điện. Chủ công trình cần thiết kế hệ thống cửa chớp thông gió chéo nhau để không khí lưu thông. Với những khu vực khí hậu khắc nghiệt, việc lắp thêm quạt hút hoặc điều hòa nhiệt độ là bắt buộc.

Chống thấm dột và an ninh:

Phòng máy nằm ở vị trí cao nhất nên rất dễ bị ảnh hưởng bởi thời tiết. Trần và tường phải được xử lý chống thấm tuyệt đối. Bất kỳ giọt nước nào rơi vào tủ điện cũng có thể gây chập cháy toàn bộ hệ thống. Bên cạnh đó, cửa ra vào phòng máy phải làm bằng vật liệu chống cháy và luôn được khóa kín. Chỉ những nhân viên bảo trì có thẩm quyền mới được phép cầm chìa khóa mở cửa vào bên trong.



iTEK Elevator – Giải pháp thang máy an toàn và đẳng cấp

Là thương hiệu cao cấp trực thuộc Công ty Cổ phần Dụng cụ Cơ khí Xuất khẩu EMTC, iTEK Elevator tự hào mang đến các giải pháp thang máy đạt chuẩn chất lượng Châu Âu. Đội ngũ kỹ sư của chúng tôi luôn đồng hành cùng khách hàng từ khâu tư vấn thiết kế hố thang, tối ưu kích thước phòng máy cho đến việc lắp đặt hoàn thiện.

Nếu bạn đang tìm kiếm một hệ thống thang máy bền bỉ, an toàn với dịch vụ hậu mãi chuyên nghiệp nhất, hãy liên hệ ngay với chúng tôi:

• Hotline tư vấn 24/7: 058 303 8686
• Hotline bảo trì & Hỗ trợ kỹ thuật: 096 222 0880
• Website: www.itekelevator.com.vn
• Địa chỉ Văn phòng: Tầng 8, Tòa nhà Mipec, 229 Tây Sơn, Phường Ngã Tư Sở, Quận Đống Đa, TP. Hà Nội.
• Địa chỉ Nhà máy: Lô 18, Khu Công nghiệp Quang Minh, Huyện Mê Linh, TP. Hà Nội.

Lời kết

Thang máy có phòng máy vẫn luôn khẳng định được vị thế vững chắc trong ngành công nghiệp xây dựng hiện đại. Với khả năng vận hành bền bỉ, tải trọng lớn và tính tiện lợi trong khâu bảo trì, đây là một khoản đầu tư vô cùng xứng đáng. Chủ đầu tư chỉ cần nắm rõ các tiêu chuẩn thiết kế và lựa chọn đơn vị cung cấp uy tín để đảm bảo chất lượng công trình.
